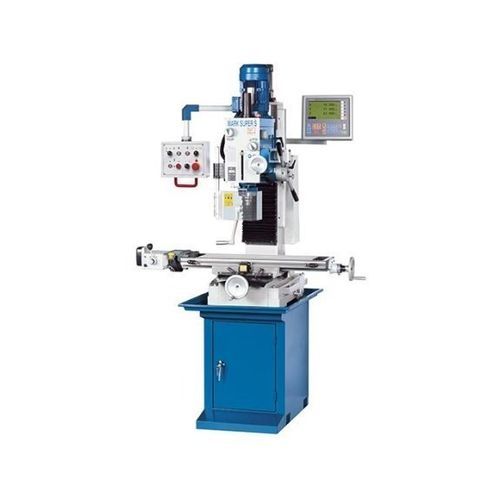

Taladradora-fresadora vertical Mark Super S

3 ejespara acerode velocidad variable

Presentación
La serie Mark Super S son taladro‑fresadoras compactas que combinan un accionamiento potente con un amplio rango de velocidades. Están diseñadas para el taladrado y fresado de acero y metales no ferrosos y son adecuadas para talleres, departamentos de mantenimiento, producciones en pequeñas series y centros de formación.

Puntos destacados

• Avance infinitamente variable en eje X
• Avance de taladrado automático con indicador digital de profundidad
• Cabezal de fresado con engranajes para mecanizado potente
• Cabezal giratorio (±45°) para aplicaciones versátiles
• Velocidad de husillo continua con visualización digital (modelo SV)

Aplicaciones

• Mecanizado de piezas únicas y prototipos
• Producción de pequeñas series y mantenimiento
• Talleres de formación y enseñanza técnica

Equipo estándar

• Indicador de posición 3 ejes X.Pos 3.2
• Alimentación automática del husillo
• Base de máquina con compartimento de almacenamiento
• Avance de mesa TV 1000
• Mordaza de taladro 13 mm
• Portaherramientas
• Manual de instrucciones

Especificaciones técnicas
Área de trabajo
Dimensiones mesa: 800 mm x 240 mm
Capacidad de taladrado en acero: 32 mm
Fresado en vástago: 32 mm
Elevación de la cabeza: 350 mm
Ranuras en T en la mesa: 3; Ranura T (ancho x separación): 14 mm x 80 mm

Recorridos
Recorrido eje X (manual / automático): 560 / 480 mm
Recorrido eje Y: 190 mm

Cabezal de fresado vertical
Montaje de husillo: MK4 (DIN 228)
Diámetro / carrera del husillo hueco: 75 mm / 120 mm
Distancia nariz husillo - mesa: 460 mm
Voladizo: 258 mm
Rango de giro de la cabeza: ±45°
Rango de velocidades: (12) 75–3200 rpm

Alimentación
Avances del husillo hueco: 0,10; 0,18; 0,26 mm/rot

Potencia de accionamiento
Potencia nominal motor principal: 1,5 / 1,1 kW

Dimensiones y peso
Dimensiones totales (L x A x H): 1,25 m x 0,95 m x 2,13 m
Peso: 380 kg

Resumen técnico

• Modelo: Mark Super S (opción SV con control de velocidad continuo)
• Tipo: Taladro‑fresadora para acero y metales no ferrosos
• Mesa: 800 x 240 mm
• Capacidad de taladrado: 32 mm
• Montaje de husillo: MK4
• Carrera / diámetro del husillo hueco: 120 mm / 75 mm
• Escalones de velocidad: 12 (75–3200 rpm)
