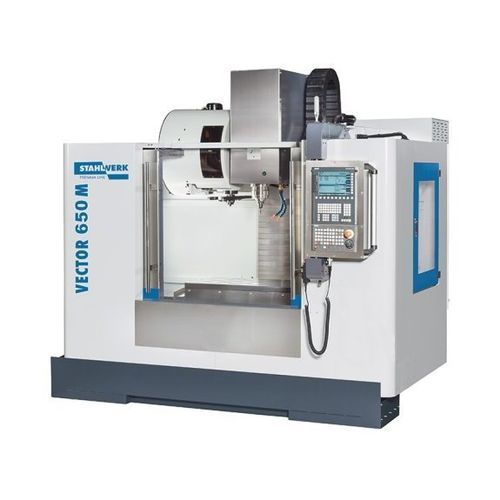

Centro de mecanizado CNC 3 ejes VECTOR 650 M Si
verticalde columna24 herramientas

Centro de mecanizado CNC 3 ejes - VECTOR 650 M Si - Knuth Machine Tools - vertical / de columna / 24 herramientas
Centro de mecanizado CNC 3 ejes - VECTOR 650 M Si - Knuth Machine Tools - vertical / de columna / 24 herramientas
Centro de mecanizado CNC 3 ejes - VECTOR 650 M Si - Knuth Machine Tools - vertical / de columna / 24 herramientas - imagen - 2
Centro de mecanizado CNC 3 ejes - VECTOR 650 M Si - Knuth Machine Tools - vertical / de columna / 24 herramientas - imagen - 3
Centro de mecanizado CNC 3 ejes - VECTOR 650 M Si - Knuth Machine Tools - vertical / de columna / 24 herramientas - imagen - 4
Centro de mecanizado CNC 3 ejes - VECTOR 650 M Si - Knuth Machine Tools - vertical / de columna / 24 herramientas - imagen - 5
Centro de mecanizado CNC 3 ejes - VECTOR 650 M Si - Knuth Machine Tools - vertical / de columna / 24 herramientas - imagen - 6
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Knuth Machine Tools

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
de columna
Número de herramientas
24 herramientas
Otras características
compacto, de alta precisión
Carrera X

650 mm
(25,59 in)

Carrera Y

550 mm
(21,65 in)

Carrera Z

550 mm
(21,65 in)

Velocidad de rotación

10.000 rpm
(62.832 rad.min-1)

Potencia

9 kW
(12,24 hp)

Velocidad de avance del eje X

10.000 mm/min
(6,56 in/s)

Velocidad de avance del eje Y

10.000 mm/min
(6,56 in/s)

Velocidad de avance del eje Z

10.000 mm/min
(6,56 in/s)

Carga máxima de la mesa

600 kg
(1.323 lb)

Peso de la herramienta (máx.)

7 kg
(15,4 lb)

Precisión de colocación

0,005 mm
(0,0002 in)

Repetibilidad

0,003 mm
(0,00012 in)

Tiempo de cambio de herramienta

1,8 s

Peso total

4.000 kg
(8.818,49 lb)

Longitud total

2,4 m
(7'10" )

Anchura total

2,2 m
(7'02" )

Altura total

2,7 m
(8'10" )

Descripción

Resumen
El VECTOR 650 M SI es un centro de mecanizado vertical compacto, preconfigurado para producción de múltiples turnos y trabajos de alta precisión. Diseño optimizado por FEM, bancada en fundición Meehanite y columna de geometría delta para mayor rigidez y estabilidad térmica. Componentes de alta calidad y guías roller para funcionamiento industrial fiable.

Aspectos destacados
  • Columna en Y de Meehanite para mayor rigidez
  • Refrigeración por husillo 30 bar para evacuación óptima de virutas
  • Diseñado para funcionamiento continuo en varios turnos
  • Amplias posibilidades de personalización y automatización
  • Garantía estándar de 2 años

Zona de trabajo
Dimensiones mesa: 800 mm x 550 mm
Capacidad de carga mesa: 600 kg
Distancia nariz husillo → mesa: 150 mm – 700 mm
Distancia centro husillo → columna: 619 mm

Recorridos
Recorrido eje X: 650 mm
Recorrido eje Y: 550 mm
Recorrido eje Z: 550 mm
Guías: Roller

Husillo
Velocidad husillo: 10.000 1/min
Montaje husillo: SK 40 ISO 7388-1 (DIN 69871)
Par constante: 57 Nm
Rodamientos husillo: 7012 x 4
Accionamiento husillo: correa (Riemenantrieb)

Avances rápidos
Avance rápido X/Y: 36.000 mm/min
Avance rápido Z: 15.000 mm/min

Avance
Avance de trabajo: 10.000 mm/min

Cambiador de herramientas
Tipo: doble brazo
Estaciones de herramienta: 24 posiciones
Selección de herramienta: Memory random
Tamaño máx herramienta Ø x L: 80 mm x 300 mm
Peso máx herramienta: 7 kg
Tiempo cambio herramienta/herramienta: 1,8 s
Tiempo cambio herramienta/viruta: 3,9 s

Precisión
Repetibilidad: ± 0,003 / ± 0.00012" mm
Precisión de posicionamiento: ± 0,005 / 0.0002" mm

Potencia y eléctricas
Potencia husillo (continua): 9 kW
Consumo total: 20 kVA
Voltaje / Frecuencia: 400 V / 50 Hz

Dimensiones y peso
Dimensiones (L x W x H): 2,42 m x 2,20 m x 2,70 m
Peso: 4.000 kg

Control y software
Control estándar: Siemens Sinumerik 828D (actualizable). Funciones destacadas: ShopMill, ProgramGUIDE, SINUMERIK MDynamics con Advanced Surface, interpolación simultánea en 4 ejes, lector DXF, amplios ciclos tecnológicos y ayudas de programación animadas.

Características / especificaciones técnicas
  • Modelo: VECTOR 650 M SI
  • Categoría: centro CNC vertical tipo C-frame
  • Mesa: 800 x 550 mm, carga 600 kg
  • Recorridos: 650 / 550 / 550 mm
  • Husillo: SK40, 10.000 1/min, 57 Nm
  • Cambiador: doble brazo, 24 posiciones
  • Potencia husillo: 9 kW; Consumo total: 20 kVA
  • Dimensiones: 2,42 × 2,20 × 2,70 m; Peso: 4.000 kg
