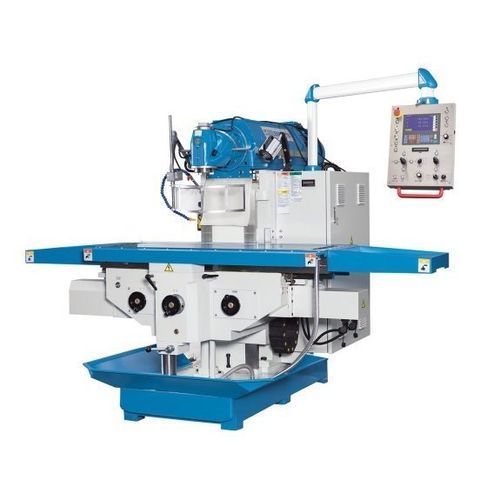

Fresadora CNC 2 ejes Servomill® UWF 1200

universalcon cabezal inclinable

Presentación
La Servomill® UWF 1200 es una fresadora universal con tecnología de avance servoconvencional y cabezal de corte universal giratorio en dos ejes. Dispone de una amplia área de trabajo y potentes motores de husillo. Topes electrónicos, volantes electrónicos y funciones de fresado ampliadas aportan muchas ventajas de la tecnología CNC sin necesidad de programación. Aplicaciones típicas: fabricación de utillajes, producción y formación técnica.

Puntos destacados

• Amplia área de trabajo
• Tecnología de avance servoconvencional
• Tornillos de bolas precargados en todos los ejes
• Volantes electrónicos
• Cabezal de corte universal con 2 ejes giratorios
• Velocidad de husillo infinitamente variable

Detalles del producto

• Electrónica integrada para un fresado convencional más sencillo, preciso y eficiente
• Nueva generación de fresadoras convencionales que combinan operación manual y ayudas electrónicas
• Diseño orientado al usuario con mayor precisión y productividad
• Alta fiabilidad y larga vida útil de los componentes que reducen el mantenimiento y aumentan la disponibilidad
• Bastidor en consola robusto y resistente a la torsión
• Gran superficie de sujeción y largos recorridos que proporcionan una amplia área de trabajo dentro de dimensiones compactas
• Consola apoyada por un sistema de guía adicional para aumentar la capacidad de carga de la mesa
• Movimiento en X sobre una guía de cola de milano sobredimensionada con excelentes propiedades de amortiguación y alta precisión
• Guias de caja con amplias bases de apoyo para mayor capacidad de carga y estabilidad dimensional
• Todas las guías endurecidas y rectificadas, lubricadas mediante un sistema de lubricación central
• Accionamiento completo integrado en la pesada viga superior para una transmisión de potencia eficiente y baja vibración
• El cabezal de corte universal gira en dos ejes; el husillo puede posicionarse en casi cualquier ángulo espacial y pasar rápidamente a la posición horizontal
• Robustos engranajes de 2 velocidades, endurecidos y rectificados, con amplia gama de velocidades y funcionamiento silencioso
• Servomotores potentes que permiten avances de velocidad variable y avances rápidos en todos los ejes
• Tornillos de bolas precargados que garantizan un posicionamiento preciso, sin juego y con desgaste mínimo
• Equipo estándar: sistema de refrigeración, lámparas LED de trabajo y amplia selección de herramientas de operación

Ventajas operativas

• Electrónica desarrollada y fabricada en Alemania
• Control de posicionamiento para recorrer trayectos preseleccionados en todos los ejes
• Tornillos de bolas precargados sin juego
• Servomotores en todos los ejes con avance variable, avance rápido y control de velocidad
• Indicador electrónico de carga del husillo para optimizar la utilización y proteger contra sobrecargas
• Volantes electrónicos en todos los ejes y control por joystick para desplazamientos cómodos
• Indicador de posición integrado con escala de vidrio de precisión
• Posibilidad de sincronizar la alimentación con la velocidad del husillo
• Componentes de accionamiento de primera calidad diseñados para operación continua; accionamiento de avance sin mantenimiento

Especificaciones técnicas

• Área de trabajo
  Dimensiones mesa: 1.600 mm x 500 mm
  Capacidad de carga mesa: 1.800 kg
  Número de ranuras en T: 5 posiciones
  Ancho ranuras T: 18 mm
  Espaciado ranuras T: 80 mm
• Recorridos
  Recorrido eje X: 1.200 mm
  Recorrido eje Y: 700 mm
  Recorrido eje Z: 500 mm
• Cabezal de fresado
  Rango de velocidades (2): 30‑390 / 390‑2050 1/min
  Montaje de husillo: SK 50 DIN 2080
  Ángulo de giro: 360°
  Distancia centro husillo‑mesa: 50 mm ‑ 550 mm
• Avance rápido
  Avance rápido X: 2.200 mm/min
  Avance rápido Y: 2.200 mm/min
  Avance rápido Z: 1.100 mm/min
• Avances
  Velocidad avance X: 10 mm/min ‑ 1.000 mm/min
  Velocidad avance Y: 10 mm/min ‑ 1.000 mm/min
  Velocidad avance Z: 5 mm/min ‑ 500 mm/min
• Potencias
  Potencia husillo principal: 11 kW
  Potencia avance X/Y/Z: 3,6 kW / 3,6 kW / 5,5 kW
  Potencia bomba refrigerante: 0,13 kW
• Medidas y pesos
  Dimensiones (L x W x H): 2,85 m x 2,5 m x 2,2 m
  Peso: 4.200 kg
