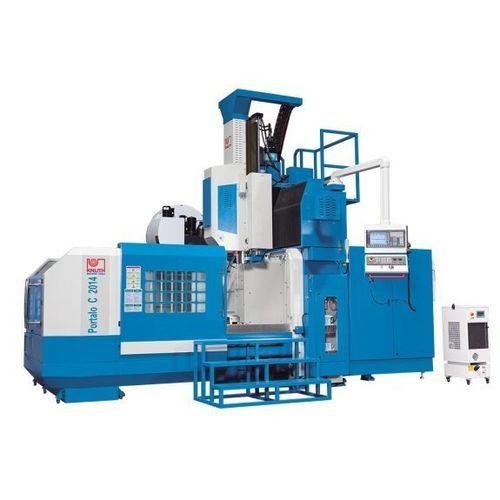

Centro de mecanizado CNC 3 ejes Portalo C 3022 CNC

verticalcon mesa móvilde pórtico

Descripción
Las máquinas Portalo C 3022 CNC están diseñadas para el mecanizado de precisión de piezas grandes y pesadas. La bancada combina un pórtico fijo con una mesa móvil, lo que permite operaciones de fuerte arranque de material y acabados a alta velocidad en matrices y moldes. El equipamiento estándar y las opciones facilitan la adaptación a requerimientos productivos específicos.

Puntos destacados

• Alta capacidad de carga de la pieza
• Amplia zona de trabajo
• Estructura de pórtico fija y rígida
• Cambiador de herramientas rápido de 24 posiciones
• Sistemas Renishaw de medición de herramienta y pieza

Detalles
Pórtico

• La gran área de mecanizado y los largos recorridos requieren un pórtico extra rígido y soluciones de guía robustas para cumplir tolerancias ajustadas
• La combinación de guías lineales y guías planas prolonga la vida útil y permite mayores velocidades de mecanizado manteniendo la rigidez
• Tornillos de bola precargados de precisión y servomotores Siemens probados proporcionan avances dinámicos y rapidez en todos los ejes

Husillo principal

• Alta potencia de accionamiento y amplio rango de velocidades proporcionan reservas de par necesarias en mecanizados exigentes

Cambiador de herramientas

• Cambiador robusto de 24 estaciones con pinza de doble brazo para cambios de herramienta flexibles y rápidos en producción

Control

• Control Siemens 828D: programación intuitiva, soporte y servicio disponibles
• Software Siemens Shopmill incluido para facilitar la programación de contornos y piezas complejas

Equipamiento

• Grandes puertas correderas para acceso y manipulación sencillos
• Sondas Renishaw para calibrado y medición de herramienta/pieza: reducen tiempos de parada y errores de ajuste
• Potente sistema de refrigeración y transportador de virutas integrado para la evacuación de virutas
• Lubricación central automática para simplificar el mantenimiento

Especificaciones técnicas (extracto)

• Dimensiones mesa: 3.000 mm x 1.800 mm
• Capacidad de carga mesa (máx.): 10.000 kg
• Distancia nariz husillo - mesa: 200 mm – 1.200 mm
• Distancia entre columnas: 2.200 mm
• Recorridos (X / Y / Z): 3.200 mm / 2.500 mm / 1.000 mm
• Velocidad husillo: 6.000 1/min
• Montaje husillo: SK 50 ISO 7388-1 (DIN 69871)
• Diámetro husillo: 190 mm
• Alimentaciones rápidas (X / Y / Z): 12 / 12 / 10 m/min
• Alimentación de trabajo: hasta 8.000 mm/min
• Estaciones de herramientas: 24 posiciones
• Precisión de posicionamiento: 0,005/300 mm
• Repetibilidad: 0,005/1000 mm
• Potencia principal: 26 kW (22 kW carga continua)
• Dimensiones (L x W x H): 8 m x 5,1 m x 4,9 m
• Peso: 30.000 kg
• Modelo: Portalo C 3022 CNC
