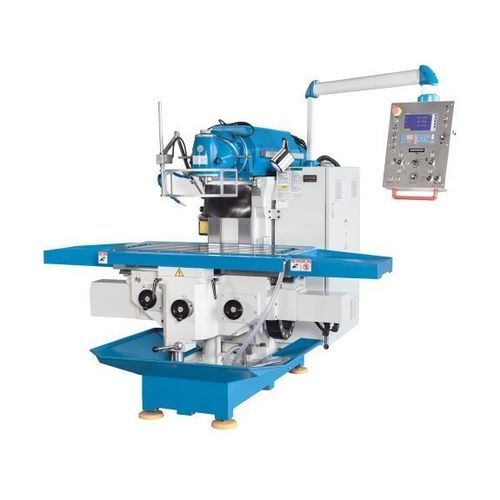

Fresadora CNC 2 ejes Servomill® UWF 900

universalde columnaSK40

Resumen
La versátil Servomill UWF, con tecnología de avance servoconvencional y cabezal de corte giratorio en dos niveles, es el modelo superior de la serie de fresadoras universales. La serie ofrece un área de trabajo extra grande y accionamientos de husillo principales potentes. Topes electrónicos, ruedas manuales electrónicas y funciones de fresado adicionales aportan muchas ventajas de la tecnología CNC incluso sin programación. Aplicaciones típicas: utillaje, producción y formación.

Aspectos destacados

• Área de trabajo amplia
• Tecnología de avance servoconvencional
• Tornillos de bolas precargados en todos los ejes
• Ruedas manuales electrónicas
• Cabezal de corte universal con 2 ejes giratorios
• Velocidad del husillo infinitamente variable

Descripción detallada

• La electrónica integrada simplifica el fresado convencional y mejora precisión y eficiencia.
• Nueva generación de fresadoras convencionales con electrónica desarrollada y fabricada en Alemania.
• Diseño orientado al usuario, mayor precisión y productividad frente a máquinas tradicionales.
• Bastidor rígido en consola, resistente a la torsión, con gran área de trabajo a pesar de dimensiones compactas.
• Consola apoyada por un sistema de guía adicional para mayor capacidad de carga de la mesa.
• La mesa se desplaza en X sobre una guía en cola de milano sobredimensionada para excelente amortiguación y ajuste fino.
• Vías de caja con bases de apoyo amplias para máxima estabilidad dimensional que guían la consola y la viga superior.
• Todas las guías están cementadas, rectificadas y lubricadas mediante sistema centralizado.
• El conjunto de transmisión integrado en la pesada viga superior asegura transmisión eficiente de potencia y bajos niveles de vibración.
• El cabezal universal gira en dos ejes, permitiendo posicionar el husillo en prácticamente cualquier ángulo espacial y llevarlo rápidamente a posición horizontal.
• Engranajes robustos de 2 pasos, endurecidos y rectificados, con rango de velocidad continuo, alta capacidad de carga y funcionamiento silencioso.
• Servomotores potentes permiten avances infinitamente variables y movimientos rápidos en todos los ejes.
• Tornillos de bolas precargados en todos los ejes para posicionamiento preciso sin holguras y con mínimo desgaste.
• Indicador electrónico de carga del husillo para optimizar uso de la máquina y proteger frente a sobrecargas.
• Ruedas manuales electrónicas y joystick para microcontrol suave y comodidad del operador.
• Control de posicionamiento para seguir recorridos preseleccionados en todos los ejes; topes electrónicos (3 posiciones por eje) memorizables.
• Pantalla de posición integrada con regla de vidrio; X.Pos 3.2 disponible.
• Equipo estándar: sistema de refrigeración, iluminación LED de trabajo y herramientas de uso.

Área de trabajo
Dimensiones mesa: 1.235 mm x 460 mm
Capacidad de carga mesa: 800 kg
Cantidad de ranuras en T: 5 posiciones
Anchura ranuras T: 18 mm
Separación ranuras T: 80 mm

Recorridos
Recorrido eje X: 900 mm
Recorrido eje Y: 650 mm
Recorrido eje Z: 450 mm

Cabeza de corte
Rango de velocidad (2): 30-390 / 390-2050 1/min
Montaje de husillo: SK 40 DIN 2080
Ángulo de giro: 360°
Distancia centro husillo - mesa: 30 mm - 480 mm

Alimentación rápida
Alimentación rápida X: 2.200 mm/min
Alimentación rápida Y: 2.200 mm/min
Alimentación rápida Z: 1.100 mm/min

Alimentación
Velocidad alimentación X: 10 mm/min - 1.000 mm/min
Velocidad alimentación Y: 10 mm/min - 1.000 mm/min
Velocidad alimentación Z: 5 mm/min - 640 mm/min

Capacidad de accionamiento
Potencia husillo principal: 7,5 kW
Potencia avance X: 3,6 kW
Potencia avance Y: 3,6 kW
Potencia avance Z: 5,5 kW
Potencia bomba refrigeración: 0,13 kW

Dimensiones y peso
Dimensiones (L x A x H): 2 m x 2,5 m x 2 m
Peso: 4.000 kg

Caracteristicas / especificaciones técnicas

• Modelo: Servomill® UWF 900
• Brand: KNUTH
• Dimensiones mesa: 1.235 mm x 460 mm
• Capacidad mesa: 800 kg
• Ranuras T: 5 posiciones, 18 mm ancho, 80 mm separación
• Recorridos X / Y / Z: 900 / 650 / 450 mm
• Rangos de velocidad cabezal: 30-390 / 390-2050 1/min
• Montaje husillo: SK 40 DIN 2080
• Rotación: 360°; centro husillo-mesa: 30 - 480 mm
• Avances rápidos X / Y / Z: 2.200 / 2.200 / 1.100 mm/min
• Rangos de avance X / Y / Z: 10 - 1.000 / 10 - 1.000 / 5 - 640 mm/min
• Potencias (principal / X / Y / Z / bomba): 7,5 kW / 3,6 kW / 3,6 kW / 5,5 kW / 0,13 kW
• Dimensiones totales: 2 m x 2,5 m x 2 m
• Peso: 4.000 kg
