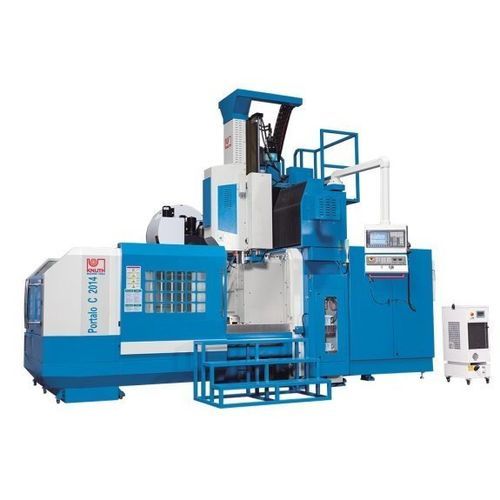

Fresadora CNC 3 ejes Portalo C 2519 CNC

verticalcon mesa móvilde pórtico

Descripción
El Portalo C 2519 CNC es una fresadora de pórtico diseñada para el mecanizado de precisión de piezas de gran tamaño y peso. La máquina cuenta con un pórtico fijo y una mesa móvil, adecuada tanto para desbaste intensivo como para mecanizados a alta velocidad de troqueles y geometrías complejas.

Puntos destacados

• Alta capacidad de carga de la pieza
• Amplia zona de mecanizado
• Pórtico fijo y rígido
• Cambiador de herramientas rápido de 24 posiciones
• Sistemas Renishaw para calibrado de herramienta y pieza

Diseño y construcción
La mesa móvil junto con un pórtico fijo permiten mecanizar piezas grandes y pesadas. La combinación de guías lineales y guías planas/modulares asegura larga vida útil, mayores velocidades de mecanizado y rigidez constante. Tornillos de bolas precargados y servomotores Siemens proporcionan avances dinámicos y desplazamientos rápidos en todos los ejes.

Husillo principal

• Alta potencia de accionamiento y amplio rango de velocidades garantizan las reservas de par necesarias para mecanizados exigentes

Cambiador de herramientas

• Cambiador robusto de 24 estaciones con pinza de doble brazo para cambios de herramienta rápidos y flexibles

Control

• Control Siemens 828D: programación intuitiva y soporte técnico
• Software Siemens Shopmill incluido para facilitar la producción de contornos y piezas complejas

Equipamiento

• Grandes puertas correderas para un acceso y preparación sencillos
• Sistemas Renishaw para medición que reducen errores de puesta a punto y tiempos de inactividad
• Potente sistema de refrigeración y transportador de virutas incluido
• Sistema de lubricación central automática para un mantenimiento simplificado

Área de trabajo — Especificaciones técnicas
Dimensiones mesa: 2.500 mm x 1.500 mm
Capacidad de carga mesa (máx.): 7.000 kg
Distancia nariz husillo - mesa: 150 mm - 1.050 mm
Distancia entre columnas: 1.900 mm

Recorridos
Recorrido eje X: 2.600 mm
Recorrido eje Y: 1.900 mm
Recorrido eje Z: 900 mm

Husillo
Velocidad husillo: 6.000 1/min
Montaje husillo: SK 50 ISO 7388-1 (DIN 69871)
Diámetro husillo: 190 mm

Alimentaciones rápidas
X/Y: 12 m/min, Z: 10 m/min

Alimentación de trabajo
Alimentación: 8.000 mm/min

Herramientas
Estaciones de herramientas: 24 posiciones

Precisión
Precisión de posicionamiento: 0,005/300 mm
Repetibilidad: 0,005/1000 mm

Potencia
Potencia motor principal: 26 kW
Potencia continua: 22 kW

Medidas y peso
Dimensiones (L x A x H): 7,5 m x 4,3 m x 4,8 m
Peso: 20.000 kg

Características / especificaciones técnicas

• Modelo: Portalo C 2519 CNC
• Área de mesa: 2.500 x 1.500 mm
• Carga máxima mesa: 7.000 kg
• Recorridos X / Y / Z: 2.600 / 1.900 / 900 mm
• Husillo: SK 50, 6.000 1/min, Ø 190 mm
• Cambiador de herramientas: 24 estaciones
• Precisión: 0,005/300 mm; Repetibilidad: 0,005/1000 mm
• Potencia: 26 kW (22 kW continuo)
• Dimensiones / peso aproximado: 7,5 m x 4,3 m x 4,8 m; 20.000 kg
