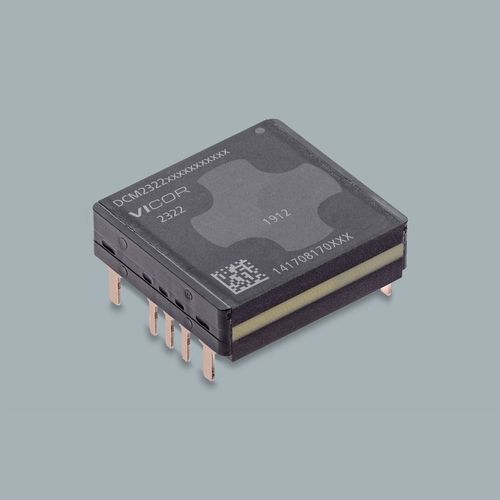

Convertidor DC/DC regulado DCM®

aisladoindustrialcon amplia gama de entrada

Familia de producto
DCM® Módulo convertidor DC-DC

Resumen
Convertidor DC-DC aislado y regulado de alta densidad en paquete 2322 ChiP para montaje pasante. Diseñado para aplicaciones SELV (Safety Extra Low Voltage), con conmutación ZVS de alta frecuencia (MHz), amplio rango de entrada y optimizado para operación en arreglo (hasta 8 unidades) para escalar potencia en sistemas industriales.

Características principales

• Convertidor DC-DC aislado y regulado
• Safety Extra Low Voltage (SELV)
• Topología de conmutación ZVS de alta frecuencia (MHz)
• Amplio rango de tensión de entrada
• Optimizado para operación en paralelo/arreglo (hasta 8 unidades)

Paquete y mecánica
Paquete 2322 ChiP para montaje pasante. Dimensiones del paquete: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm.

Pedido y disponibilidad
Número de pieza: DCM2322T50T1360T60
Plazo de entrega (ejemplo): 40 semanas
Cantidad mínima de pedido: 25 unidades

Precios (MSRP)
Cantidad — Precio (USD)
25+ — $118.19
100+ — $110.85

Materiales de referencia (disponibles)

• Hoja de datos
• Guía de usuario de la placa de evaluación
• Notas de aplicación (operación de una sola unidad y en paralelo, directrices de soldadura ChiP, regulación de alta precisión, gestión térmica)
• Guía de diseño DCM
• Dibujos mecánicos y modelos 3D (IGS, STP) para el paquete 2322 ChiP
• Aprobaciones de seguridad y evaluación de inflamabilidad

Seguridad y certificaciones
Varias aprobaciones y certificaciones están disponibles para la familia DCM2322 (CSA/EN/UL/TÜV/CE/UKCA/CB y revisión de inflamabilidad).

Aplicaciones

• Alimentación aislada y regulada para informática, comunicaciones y equipos industriales
• Sistemas y subsistemas automotrices y aeroespaciales que requieren alimentación aislada de baja tensión
• Configuraciones en arreglo para sistemas de mayor potencia (hasta 8 unidades)

Especificaciones técnicas

• Número de pieza: DCM2322T50T1360T60
• Serie: DCM
• Tensión de entrada (ejemplo): 30 V
• Tensión de salida (ejemplo): 12 V
• Potencia de salida: 60 W
• Paquete: 2322 ChiP through-hole
• Dimensiones del paquete: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm
• Montaje: Through Hole
• Grados de temperatura: T = -40°C a 125°C; M = -55°C a 125°C
• Cantidad mínima de pedido: 25
• Plazo típico: 40 semanas
• Placa de evaluación: DCM2322E50T1360T60
• Optimizado para operación en paralelo/arreglo hasta 8 unidades
• Documentación disponible: hoja de datos, notas de aplicación, guías, guía de diseño, certificaciones, dibujos mecánicos y modelos 3D
