Convertidor DC/DC no aislado NBM™

SIPpara equipos de telecomunicacionesindustrial

Descripción general
El NBM2317S60D1565T0R pertenece a la familia NBM™ de módulos convertidores de bus no aislados. Es un convertidor de relación fija, no aislado, en un paquete 2317 SM‑ChiP diseñado para la conversión de potencia de alta corriente en puntos de carga dentro de arquitecturas de alimentación distribuidas.

Detalles clave

• Familia de productos: NBM™
• Número de pieza: NBM2317S60D1565T0R
• Paquete: 2317 SM‑ChiP
• Montaje: Montaje en superficie
• Grado de producto: T (rango de funcionamiento −40°C a 125°C)
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido: 25

Resumen eléctrico

• Tensión de entrada (nominal): 54 V
• Tensión de salida (nominal): 13,5 V
• Corriente de salida (máx): 65 A

Mecánica / paquete
Paquete 2317 SM‑ChiP — 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm

Precios (MSRP)
Cantidad - MSRP
25+ - 81,63 $
100+ - 76,56 $

Materiales de referencia disponibles (listados en la página del producto)

• Ficha técnica
• White Papers (p. ej., Redefining Power Delivery Architectures with Fixed‑Ratio Converters)
• Diseños de referencia (p. ej., RD:701 — NBM2317 YAMUNA2)
• Notas de aplicación (AN:001, AN:016, AN:701)
• Guías de usuario (UG:702 NBM2317 SM‑ChiP Evaluation Board User Guide)
• Aprobaciones y certificados de seguridad (cTÜVus / CB / UL / CE)
• Dibujos mecánicos y modelos CAD/3D (STEP / IGS disponibles)

Notas

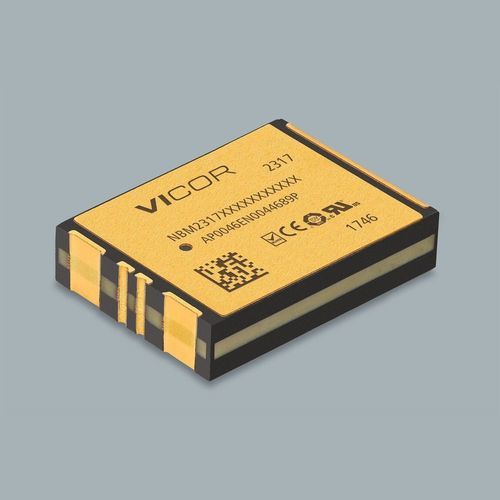

Las imágenes del producto muestran el paquete 2317 SM‑ChiP. La documentación del fabricante (Vicor) proporciona materiales de referencia para diseño, soldadura y verificación de cumplimiento.

Especificaciones técnicas

• Número de pieza: NBM2317S60D1565T0R
• Serie: NBM™
• Función: Módulo convertidor de bus no aislado de relación fija
• Tensión de entrada (nominal): 54 V
• Tensión de salida (nominal): 13,5 V
• Corriente de salida (máx): 65 A
• Paquete: 2317 SM‑ChiP
• Dimensiones del paquete: 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm
• Montaje: Montaje en superficie
• Grado de producto: T (−40°C a 125°C)
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido: 25
• Escalas típicas MSRP: 25+ 81,63 $; 100+ 76,56 $
• Documentación disponible: Ficha técnica, notas de aplicación, diseños de referencia, guías de usuario, aprobaciones de seguridad, dibujos mecánicos, modelos 3D
