Convertidor DC/DC regulado ZVS
no aisladoSIPindustrial

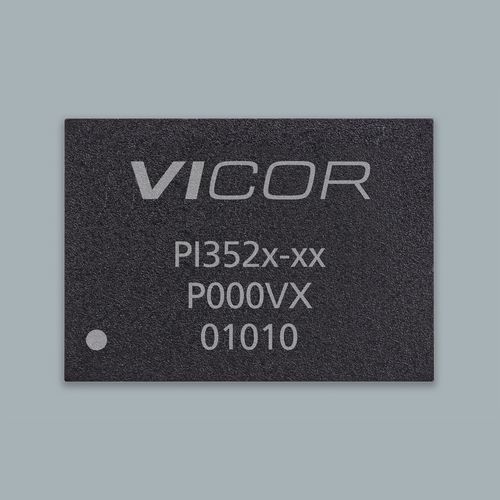

Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / industrial
Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / industrial
Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / industrial - imagen - 2
Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / industrial - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Características eléctricas
regulado, no aislado
Configuración
SIP
Aplicaciones
industrial, para aplicaciones automóviles, para aplicaciones de telecomunicaciones
Otras características
con amplia gama de entrada
Tensión de entrada

48 V

Tensión de salida

3,3 V

Descripción

Resumen
PI3523-00-LGIZ forma parte de la familia PI352x de reguladores Buck ZVS (Zero-Voltage Switching). Proporciona conversión DC-DC de alta eficiencia desde raíles de alto voltaje a salidas de bajo voltaje, destinada a aplicaciones de potencia de alta densidad. Parámetros típicos: entrada 48 V (la familia admite 36–60 V y 30–60 V); salida de ejemplo 3,3 V (la familia admite 2,2–14 V); corriente de salida máxima 22 A; encapsulado 10 x 14 LGA SiP. Los planos mecánicos y referencias de huella los proporciona el fabricante.

Características clave
  • Opciones de entrada 48 Vin (36–60 V y 30–60 V según la familia)
  • Amplio soporte de Vout (2,2–14 V en la familia; ejemplo 3,3 V)
  • Variantes de temperatura: LGIZ -40°C, LGMZ -55°C
  • Integración sencilla con compensación interna y pocos componentes externos
  • Alta eficiencia pico (>96% a 48 Vin) y buen rendimiento a carga ligera
  • Conjunto de funciones: sincronización de frecuencia, arranque suave ajustable y seguimiento
  • Paralelado y reparto de corriente por un solo hilo; entrelazado en dos fases
  • Protecciones: OVLO/UVLO, OVP, OTP
  • Plataforma de empaquetado de alta densidad: 10 x 10 x 2,6 mm y 10 x 14 x 2,6 mm LGA SiP
  • Respuesta transitoria muy rápida y operación en tensión constante o corriente constante


Precios
Cantidad
MSRP
1+ - $25.49
10+ - $20.25
25+ - $18.48
100+ - $17.33

Documentos y recursos disponibles
Hoja de datos, guía de usuario de la placa de evaluación, notas de aplicación y white papers están disponibles para la familia PI352x. El fabricante proporciona dibujos mecánicos y archivos de diseño de la placa de evaluación.

Especificaciones técnicas
  • Número de pieza: PI3523-00-LGIZ
  • Familia de producto: PI352x (Regulador Buck ZVS)
  • Tensión de entrada: 48 Vin (rangos de familia: 36–60 V y 30–60 V)
  • Tensión de salida: ejemplo 3,3 V (rango 2,2–14 V)
  • Corriente de salida máxima: 22 A
  • Encapsulado típico: 10 x 14 LGA SiP (14,0 x 10,0 x 2,56 mm)
  • Opciones de encapsulado: 10 x 10 x 2,6 mm y 10 x 14 x 2,6 mm LGA SiP
  • Eficiencia pico: >96% a 48 Vin
  • Topología: ZVS-Buck HV de alta eficiencia
  • Protecciones: OVLO/UVLO, OVP, OTP
  • Grados de temperatura: LGIZ -40°C; LGMZ -55°C (según modelo)
  • Plazo de entrega: 28 semanas (indicado)
  • Cantidad mínima de pedido: 1
  • Placa de evaluación y guía de usuario disponibles
