Convertidor DC/DC regulado DCM®

aisladoindustrialcon amplia gama de entrada

Resumen del producto

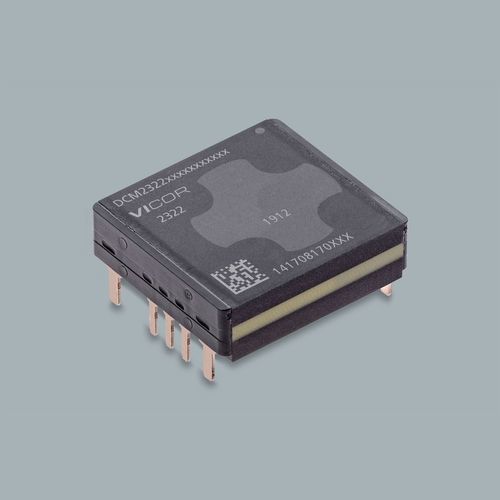

El DCM2322T50T1760T60 es un módulo convertidor DC-DC aislado y regulado en encapsulado 2322 ChiP para montaje pasante. Está optimizado para conmutación en alta frecuencia (ZVS MHz) y para operación en arreglo (array) con el fin de aumentar la potencia de salida en aplicaciones industriales y de alta densidad de potencia.

Resumen de especificaciones clave

• Encapsulado: 2322 ChiP pasante (0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm)
• Tensión de entrada: 30 V
• Tensión de salida: 15 V
• Potencia de salida: 60 W
• Operación en arreglo: optimizado hasta 8 unidades

Características del producto

• Convertidor DC-DC aislado y regulado
• Compatible con SELV (Safety Extra Low Voltage)
• Conmutación ZVS de alta frecuencia (MHz)
• Amplio rango de entrada
• Optimizado para operación en paralelo (hasta 8 unidades) para escalado de potencia

Recursos disponibles

• Hoja de datos (Data Sheet)
• Placa de evaluación y Guía de usuario (placa de evaluación: DCM2322E50T1760T60)
• Notas de aplicación (uso en módulo único, arreglos paralelos, pautas de soldadura para ChiP, gestión térmica, técnicas de regulación de alta precisión)
• Guía de diseño (DCM Design Guide)
• Documentos de seguridad y certificaciones (CSA, UKCA, cTUVus, CE, CB, revisión de inflamabilidad)

Pedidos y precios

• Cantidad mínima de pedido (MOQ): 25 unidades
• Plazo de entrega: normalmente 40 semanas (según página)
• Precio de ejemplo: 25+ unidades — $121.45; 100+ unidades — $113.91 (USD)

Notas
Referencia de la placa de evaluación: DCM2322E50T1760T60. Diseñado para aplicaciones que requieren aislamiento regulado compacto, alta eficiencia y escalado de potencia mediante arreglos paralelos.

Especificaciones técnicas

• Familia de producto: DCM® DC-DC Converter Module
• Número de pieza: DCM2322T50T1760T60
• Tipo de encapsulado: 2322 ChiP pasante
• Dimensiones: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Tensión de entrada: 30 V
• Tensión de salida: 15 V
• Potencia de salida: 60 W
• Conmutación: ZVS alta frecuencia (MHz)
• Seguridad: SELV
• Soporte de arreglo: optimizado hasta 8 unidades
• MOQ: 25 unidades
• Plazo típico: 40 semanas
