Convertidor DC/DC regulado PRM®

no aisladoSMDpara equipos de telecomunicaciones

Descripción general

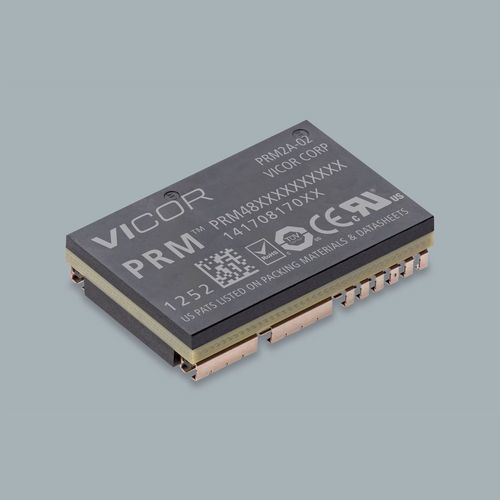

PRM48AF480M400A00 forma parte de la familia PRM® Regulator. Es un regulador DC-DC ZVS buck-boost en FULL ChiP que proporciona conversión regulada para sistemas en bus de 48 V. El módulo entrega hasta 400 W en un paquete FULL ChiP de perfil bajo, apto para montaje en placa y compatible con ensamblaje SMD o montaje opcional a través de orificio.

Características clave

• Topología ZVS buck-boost
• Tensión de entrada/salida nominal: 48 V
• Potencia de salida: hasta 400 W
• Frecuencia de conmutación ≈ 1 MHz
• Alta densidad de potencia en paquete FULL ChiP
• Compatible con pick & place SMD; opción through-hole disponible
• Variantes full- y half-chip combinables

Datos técnicos
Número de pieza: PRM48AF480M400A00
Familia de producto: PRM® Regulator
Tensión de entrada: 48 V
Tensión de salida: 48 V
Potencia de salida: 400 W
Frecuencia de conmutación: ~1 MHz
Dimensiones del paquete: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm
Montaje: J-Lead (predeterminado) o Through Hole (configurable)
Placa de evaluación: PRD48AF480T400A00
Cantidad mínima de pedido: 25
Plazo indicativo mostrado: 40 semanas

Pedido y precios (MSRP)
25+ : 242,77 USD cada uno
100+ : 227,70 USD cada uno

Embalaje / Mecánica
Paquete FULL ChiP para montaje en placa; opciones para montaje superficial (SMD) y through-hole. Dimensiones y opciones de montaje como se indican arriba.

Documentos y recursos

• Hoja de datos (serie PRM)
• Documentación de la placa de evaluación y guía de usuario (PRD48AF480T400A00)
• Notas de aplicación, directrices de diseño y dibujos mecánicos
• Modelos 3D y archivos de diseño de referencia

Notas y certificaciones
Número de pieza en esta página: PRM48AF480M400A00. El plazo y la cantidad mínima de pedido se indican en la página de producto. Homologaciones y referencias de seguridad listadas en la página (por ejemplo, cURus, cTÜVus, CE, CB).
