Convertidor DC/DC regulado DCM®

no aisladoSMDpara centro de procesamiento de datos CPD

Descripción del producto

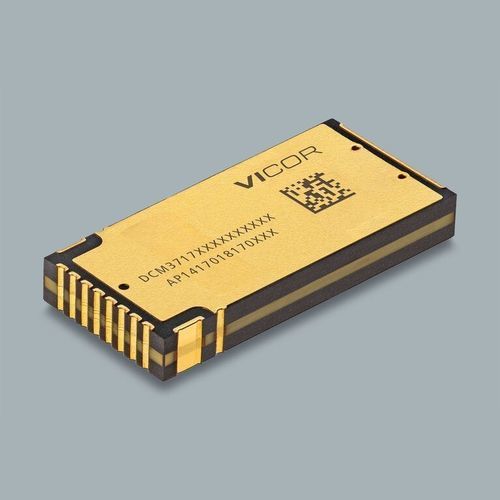

DCM3717S60D13K0TN1 es un módulo convertidor DC-DC de la familia DCM® en paquete 3717 SM‑ChiP para montaje superficial. Entrega hasta 1000 W de potencia de salida con un rango de entrada de 40–60 VCC, permite operación en paralelo para aplicaciones de mayor potencia y ofrece telemetría compatible con PMBus®.

Resumen de especificaciones clave

• Tensión de entrada (típica mostrada): 54 V
• Rango de entrada: 40 – 60 VCC
• Tensión de salida (nominal): 12,2 V
• Potencia de salida: 1000 W
• Eficiencia máxima: hasta 96,5 %
• Paquete: 3717 SM‑ChiP montaje superficial
• Dimensiones del paquete: 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Altura del paquete: 5,2 mm
• Capacidad en paralelo: sí
• Telemetría: compatible con PMBus®

Información comercial / de pedido

• Número de pieza: DCM3717S60D13K0TN1
• Cantidad mínima de pedido: 25
• Plazo de entrega: 40 semanas
• Precios (MSRP): 25+ unidades: $190.02; 100+ unidades: $178.23

Características del producto

• Densidad de potencia hasta 1000 W
• Alta eficiencia hasta 96,5 %
• Compatibilidad para operación en paralelo
• Telemetría compatible con PMBus®
• Rango de entrada 40 – 60 VCC
• Paquete 3717 SM‑ChiP montaje superficial
• Altura de paquete 5,2 mm

Materiales de referencia y recursos (nombres de documentos)

• Hoja de datos (DCM3717 datasheet)
• AN:701 Recomendaciones de soldadura SM ChiP
• UG:703 Guía del usuario de la placa de evaluación DCM3717 SM‑ChiP
• Aprobaciones y certificados: UKCA, cTÜVus, Declaración CE, Certificado CB, Certificado CSA

Tabla de precios (extracto)
Cantidad
MSRP
25+
$190.02
100+
$178.23

Características técnicas / especificaciones

• Familia de productos: DCM® (Non‑Isolated DCM)
• Número de referencia: DCM3717S60D13K0TN1
• Tensión de entrada (mostrada): 54 V; Rango de entrada: 40–60 VCC
• Tensión de salida nominal: 12,2 V
• Potencia de salida: 1000 W (módulo único)
• Eficiencia máxima: hasta 96,5 %
• Operación en paralelo: soportada
• Comunicaciones/telmetría: compatible con PMBus®
• Tipo de paquete: 3717 SM‑ChiP montaje superficial
• Dimensiones del paquete: 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Altura del paquete (típica): 5,2 mm
• Cantidad mínima de pedido: 25
• Plazo típico mostrado: 40 semanas
