Convertidor DC/DC regulado ZVS

SIPpara equipos de telecomunicacionesindustrial

Resumen

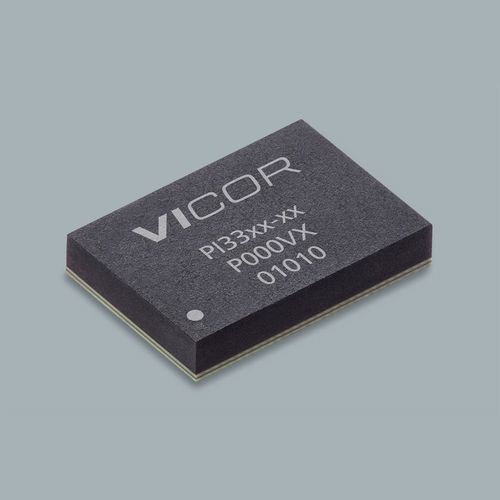

PI3323-00-LGMZ es un regulador Buck ZVS de la familia PI332x, en un paquete compacto LGA‑SIP 10 × 14 mm. Diseñado para alta eficiencia en amplios rangos de entrada y salida y respuesta transitoria muy rápida. Ejemplo mostrado: Entrada 24 V, Salida 3,3 V, Iout máx. 22 A. Plazo indicado: 28 semanas. Pedido mínimo: 1.

Embalaje / Mecánica
Paquete: 10 × 14 LGA‑SIP (LGA SiP). Dimensiones: 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in).

Características del producto

• Amplio rango de funcionamiento: optimizado para 12 Vin (8–18 V) y amplio Vin (8–36 V)
• Amplio rango de salida: 1–16 V
• Alta eficiencia pico (>96 % pico para 24 Vin → 12 Vout; >95 % pico para 12 Vin → 5 Vout) y buen rendimiento a cargas ligeras
• Grados de temperatura: incluye LGMZ (‑55 °C a 125 °C)
• Implementación sencilla: compensación interna y pocos componentes externos
• Funciones flexibles: sincronización de frecuencia, arranque suave y tracking ajustables
• Soporta paralelado y compartición de corriente por un solo cable; intercalado en dos fases
• Protecciones: OVLO/UVLO, OVP, OTP
• Respuesta transitoria muy rápida; operación en CV o CC

Especificaciones mostradas en la página

• Número de pieza: PI3323-00-LGMZ
• Familia: PI332x (ZVS Buck Regulator)
• Tensión de entrada de ejemplo: 24 V
• Tensión de salida de ejemplo: 3,3 V
• Corriente máxima de salida: 22 A
• Paquete / huella: 10 × 14 LGA‑SIP; 14,0 × 10,0 × 2,56 mm
• Grado de temperatura ejemplo: LGMZ = ‑55 °C a 125 °C
• Plazo de entrega: 28 semanas (indicado)
• Pedido mínimo: 1

Precios (MSRP)

• 1+ – $78.70
• 10+ – $62.53
• 25+ – $57.06
• 100+ – $53.52

Documentos y referencias (listados en la página)

• Hoja de datos (PI332x)
• White paper: Zero‑Voltage Switching Applied to Buck Regulation
• White paper: High‑Performance ZVS Buck Regulator
• Application note AN:303 – Guía de ensamblaje para paquetes LGA/BGA 10 × 10 mm y 10 × 14 mm
• Guía del usuario de la placa de evaluación (PI31xx/PI33xx)

Placa de evaluación relacionada
Placa de evaluación indicada: PI3323-00-EVAL1 (placa de evaluación y guía del usuario referenciadas).
