Convertidor DC/DC regulado ZVS

no aisladoSIPpara equipos de telecomunicaciones

Descripción

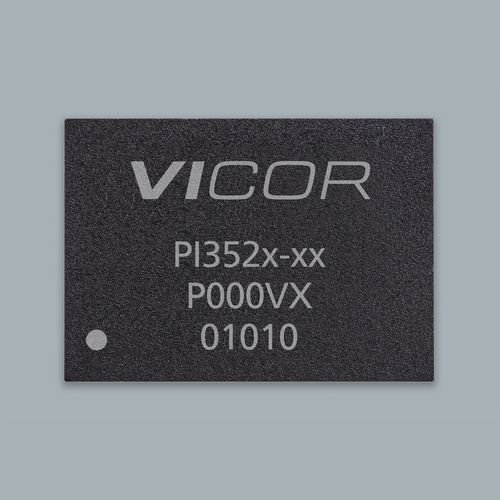

Número de pieza: PI3525-00-LGIZ. Familia: Regulador Buck ZVS. Configuración típica mostrada: 48 Vin / 5 Vout (ver especificaciones para los rangos completos). Encapsulado: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Placa de evaluación: PI3525-00-EVAL1 disponible.

Características principales

• Rangos de entrada: ejemplo 48 Vin; variantes que soportan 36–60 V y 30–60 V
• Amplio rango de salida: 2,2–14 V (ejemplo en página: 5 V)
• Grados de temperatura: LGIZ -40°C; variantes LGMZ hasta -55°C
• Encapsulado compacto 10 x 14 LGA‑SIP; opción 10 x 10 LGA en la familia
• Topología HV ZVS‑Buck de alta eficiencia; pico >96 % a 48 Vin
• Respuesta transitoria muy rápida y buen rendimiento en cargas ligeras y completas
• Compensación interna que minimiza componentes externos
• Sincronización de frecuencia, soft‑start y tracking ajustables por el usuario
• Operación en tensión constante o corriente constante con amplificador de error y referencia dedicados
• Paralelado con compartición de corriente mono‑hilo y opción de intercalado de dos fases
• Protecciones: OVLO/UVLO entrada, OVP salida, protección por sobretemperatura (OTP)

Precios (MSRP)
Quantity | MSRP (por unidad)
1+ | $29.01
10+ | $23.05
25+ | $21.03
100+ | $19.73

Materiales de referencia y documentos

• Hoja de datos (serie PI352x)
• White Papers: implementación ZVS y ZVS Buck de alto rendimiento
• Application Note AN:303 — directrices de montaje para paquetes 10×10 y 10×14 LGA/BGA
• Guía del usuario UG:307 para la placa de evaluación PI352x-0x-EVAL1
• Archivos de diseño de la placa de evaluación (PI352x-xx-EVAL)
• Dibujo de conjunto del producto y archivos CAD mecánicos (CAD/DFX/PDF del fabricante)

Información comercial / logística adicional
Plazo de entrega ejemplo: 28 weeks. Cantidad mínima de pedido: 1. Ejemplos de stock de distribuidores: Digi‑Key: 1430; Avnet: 292; Mouser: 202; Arrow: 0.

Especificaciones técnicas

• Nº de pieza: PI3525-00-LGIZ
• Familia: Regulador Buck ZVS
• Entrada nominal ejemplo: 48 V (rangos soportados 36–60 V o 30–60 V según variante)
• Salida ejemplo: 5 V (rango Vout 2,2–14 V)
• Corriente máxima de salida: 20 A
• Encapsulado: 10 x 14 LGA‑SIP; opción 10 x 10 LGA en la familia
• Dimensiones: 14,0 x 10,0 x 2,56 mm
• Topología: HV ZVS‑Buck
• Eficiencia pico: >96 % a 48 Vin
• Respuesta transitoria: muy rápida
• Modos de operación: tensión constante o corriente constante
• Compartición de corriente: paralelado y compartición mono‑hilo soportados
• Intercalado: opción de intercalado en dos fases
• Protecciones: OVLO/UVLO, OVP, OTP
• Controles/funciones: sincronización de frecuencia, soft‑start/seguimiento ajustable, compensación interna
• Rango de temperatura mostrado: T = -40°C a 120°C (LGIZ indicado -40°C; LGMZ hasta -55°C cuando se indica)
• Placa de evaluación: PI3525-00-EVAL1 (guía de usuario disponible)
