Convertidor DC/DC aislado BCM®

SMDpara equipos de telecomunicaciones

Resumen del producto

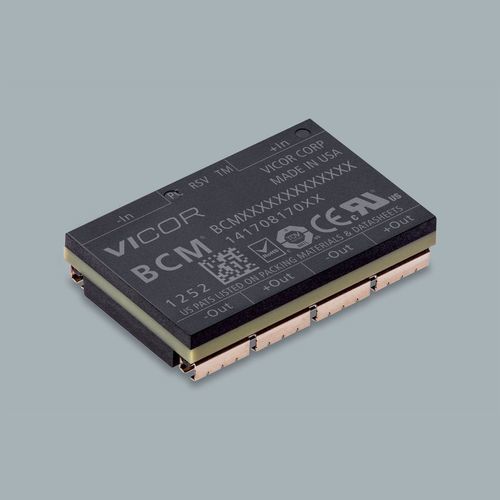

BCM48BF060M240A00 es un convertidor de bus de relación fija de la familia BCM® Bus Converter de Vicor, en paquete FULL ChiP para montaje en placa. Diseñado para arquitecturas de bus fijas que requieren conversión de potencia de alta densidad y alta eficiencia; compatible con montaje pick & place (SMD) y disponible en J‑Lead (montaje superficial) o Through‑Hole.

Características principales

• Convertidor Sine Amplitude Converter™ (SAC™) de alta frecuencia, ZVS/ZCS
• Alta eficiencia
• Alta densidad de potencia
• Baja impedancia AC — reduce la necesidad de capacitancia bulk
• Bajo ruido de salida — frecuentemente no requiere filtrado adicional
• Compatible con pick & place / SMD
• Opciones de montaje: superficie (J‑Lead) o Through‑Hole
• Compatibilidad para mezclar productos full y half‑chip en arreglos de alta potencia

Precio y disponibilidad
Quantity | MSRP
25+ | $212.45
100+ | $199.26

• Plazo de entrega: 40 semanas (según indicado)
• Cantidad mínima de pedido: 25

Documentos y recursos

• Hoja de datos (Data Sheet)
• BCM® Evaluation Board – Guía del usuario
• Notas de aplicación: AN:001, AN:009, AN:016, AN:034
• White papers sobre arquitectura de potencia factorizada y rendimiento PDN
• Documentos de seguridad y certificación: cURus, CE, CB, UL/IEC

Especificaciones técnicas

• Familia de producto: BCM® Bus Converter (Vicor)
• Referencia: BCM48BF060M240A00
• Tensión de entrada (nominal): 48 V
• Tensión de salida: 6 V
• Corriente de salida: 47 A
• Paquete: FULL ChiP; compatible pick & place / SMD; J‑Lead o Through‑Hole
• Dimensiones del paquete: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Topología de potencia: Convertidor de relación fija Sine Amplitude Converter™ (SAC™)
• Opciones de grado de producto: T = -40°C a 125°C; M = -55°C a 125°C
• Cantidad mínima de pedido: 25
