Convertidor DC/DC regulado DCM®
aisladoindustrialcon amplia gama de entrada

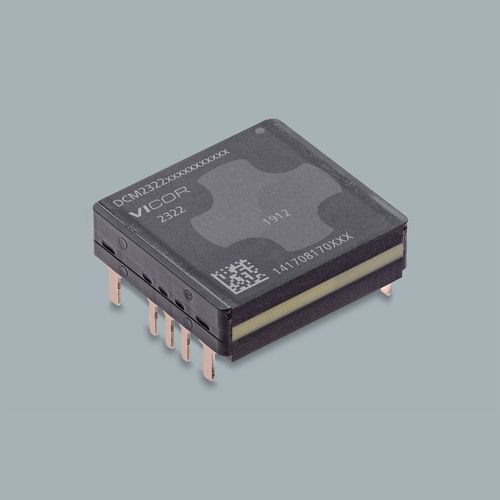

Convertidor DC/DC regulado - DCM® - VICOR - aislado / industrial / con amplia gama de entrada
Convertidor DC/DC regulado - DCM® - VICOR - aislado / industrial / con amplia gama de entrada
Convertidor DC/DC regulado - DCM® - VICOR - aislado / industrial / con amplia gama de entrada - imagen - 2
Convertidor DC/DC regulado - DCM® - VICOR - aislado / industrial / con amplia gama de entrada - imagen - 3
Convertidor DC/DC regulado - DCM® - VICOR - aislado / industrial / con amplia gama de entrada - imagen - 4
Convertidor DC/DC regulado - DCM® - VICOR - aislado / industrial / con amplia gama de entrada - imagen - 5
Convertidor DC/DC regulado - DCM® - VICOR - aislado / industrial / con amplia gama de entrada - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Características eléctricas
aislado, regulado
Aplicaciones
industrial
Otras características
de salida simple, con amplia gama de entrada, CE, conmutado, regulado
Tensión de entrada

30 V

Tensión de salida

28 V

Potencia

60 W

Descripción

Familia de producto
DCM® Módulo conversor DC-DC (paquete 2322 ChiP).

Resumen
Convertidor DC-DC aislado y regulado, optimizado para conmutación ZVS de alta frecuencia (MHz). Diseño SELV (Safety Extra Low Voltage). Amplio rango de entrada. Optimizado para operación en arreglo de hasta 8 unidades en aplicaciones de mayor potencia.

Información clave del producto
  • Número de pieza: DCM2322T50T3160T60
  • Tensión de entrada (nominal): 30 V
  • Tensión de salida (nominal): 28 V
  • Potencia de salida: 60 W
  • Paquete: 2322 ChiP Through-Hole (dimensiones: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm)
  • Tipo de montaje: Through Hole
  • Opciones de grado del producto: T = -40°C a 125°C, M = -55°C a 125°C
  • Plazo de entrega: 40 semanas
  • Cantidad mínima de pedido: 25


Escalonamiento de precios (MSRP)
  • 25+ : $116.49
  • 100+ : $109.26


Materiales de referencia y documentación disponibles
Hoja de datos, Notas de aplicación (AN:029 Single DCM as an Isolated, Regulated DC-DC Converter; AN:030 Parallel DCMs; AN:031 Through-Hole ChiP Package Soldering Guidelines; AN:035 Achieving High-Accuracy Voltage (or Current) Regulation with the DCM™ Up to ±1% Regulation; AN:039 Thermal Management for VIA™ and ChiP™ Modules), Guías de usuario (Evaluation Board Users Guide), DCM Design Guide, aprobaciones de seguridad y documentos de cumplimiento, dibujos mecánicos, modelos 3D y calculadoras/herramientas (Trim Calculator, Thermal Calculator).

Características del producto
  • Convertidor DC-DC aislado y regulado
  • Safety Extra Low Voltage (SELV)
  • Conmutación ZVS de alta frecuencia (MHz)
  • Amplio rango de entrada
  • Optimizado para operación en arreglo hasta 8 unidades


Hardware asociado
Placa de evaluación disponible: DCM2322E50T3160T60 (guía de usuario de la placa de evaluación disponible).

Especificaciones técnicas
  • Número de pieza: DCM2322T50T3160T60
  • Entrada (típica / nominal): 30 V
  • Salida (nominal): 28 V
  • Potencia de salida: 60 W
  • Paquete: 2322 ChiP Through-Hole
  • Dimensiones del paquete: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
  • Montaje: Through Hole
  • Grado de producto: T = -40°C a 125°C (opción), M = -55°C a 125°C (opción)
  • Plazo de entrega: 40 semanas
  • Cantidad mínima de pedido: 25
  • Precios MSRP: 25+ = $116.49 ; 100+ = $109.26
