Convertidor DC/DC regulado PRM®

no aisladoSMDpara equipos de telecomunicaciones

Producto

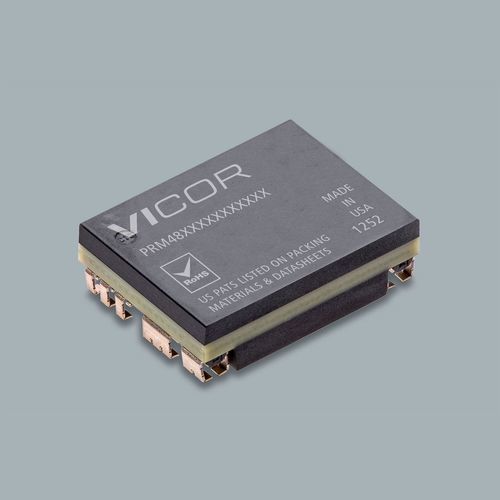

PRM48AH480M200A00 — familia PRM® Regulator. Módulo DC-DC HALF ChiP montado en placa para conversión punto-de-carga a partir de un bus de 48 V, diseñado para alta densidad y eficiencia.

Aspectos clave

• Topología ZVS buck‑boost
• Alta eficiencia
• Alta densidad de potencia
• Frecuencia de conmutación ~1 MHz
• Perfil muy bajo (HALF ChiP)
• Compatible pick & place / SMD (J‑Lead)
• Posibilidad de combinar módulos full y half‑chip

Detalles del producto

• Número de pieza: PRM48AH480M200A00
• Familia de producto: PRM® Regulator
• Encapsulado: HALF ChiP
• Dimensiones del encapsulado: 0.87 x 0.65 x 0.265 in / 22.0 x 16.5 x 6.73 mm
• Estilo de montaje: J‑Lead (SMD)
• Grados disponibles: T = -40°C a 125°C, M = -55°C a 125°C

Rendimiento y pedido

• Tensión de entrada: 48 V
• Tensión de salida: 48 V
• Potencia de salida: 200 W
• Frecuencia de conmutación típica: ~1 MHz
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido: 25

Precios (MSRP)
Cantidad | MSRP
25+ | $160.87
100+ | $150.89

Placa de evaluación y materiales de referencia

• Número de la placa de evaluación: PRD48AH480T200A00
• Guía de usuario de la placa de evaluación (PDF)
• Hoja de datos (PDF)
• Notas de aplicación y documentos técnicos (PDF)
• Aprobaciones de seguridad: cURus, cTÜVus, CE, CB
• Dibujos mecánicos y modelos 3D (IGS / STEP / PDF)
• Modelos de simulación y herramientas de diseño

Notas
Diseñado para conversión punto-de-carga de alta corriente desde un bus de 48 V; optimizado para integración a nivel de placa y ensamblaje automatizado.

Especificaciones técnicas

• Topología: ZVS buck‑boost
• Frecuencia de conmutación: ~1 MHz
• Tensión de entrada: 48 V DC
• Tensión de salida: 48 V
• Potencia de salida: 200 W
• Encapsulado: HALF ChiP (22.0 x 16.5 x 6.73 mm)
• Montaje: J‑Lead (SMD), compatible pick & place
• Grados de producto: T (-40°C a 125°C), M (-55°C a 125°C)
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido: 25
