Convertidor DC/DC regulado DCM®

aisladoindustrialcon amplia gama de entrada

Nombre y familia del producto

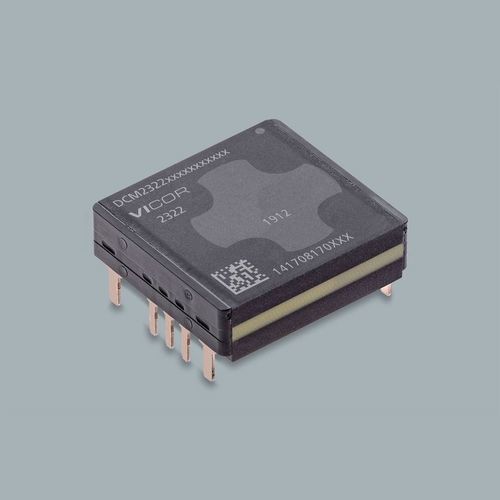

DCM2322T50T2660M60 — módulo DC-DC DCM® (paquete 2322 ChiP through-hole).

Descripción general
Convertidor DC-DC aislado y regulado, optimizado para aplicaciones militares y industriales de alta fiabilidad. Salida SELV, conmutación ZVS de alta frecuencia (MHz) y amplio rango de entrada. Optimizado para operación en arreglo de hasta 8 unidades para configuraciones de mayor potencia. Diseñado para cumplir MIL-STD-704 (E/F) y MIL-STD-1275.

Datos clave del producto

• Tensión de entrada (ejemplo mostrado): 30 V
• Tensión de salida (ejemplo mostrado): 24 V
• Potencia de salida (ejemplo mostrado): 60 W
• Paquete: 2322 ChiP through-hole
• Tamaño del paquete: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

Características del producto

• Convertidor DC-DC aislado y regulado
• Safety Extra Low Voltage (SELV)
• Conmutación ZVS de alta frecuencia (MHz)
• Amplio rango de tensión de entrada
• Optimizado para operación en arreglo hasta 8 unidades
• Diseñado para MIL-STD-704 (E+F) y MIL-STD-1275

Producción e información de pedido
Número de pieza: DCM2322T50T2660M60
Plazo de entrega: 40 semanas
Cantidad mínima de pedido: 25 unidades

Precios (tramos MSRP)
Cantidad / Precio (USD):
25+ / 239.45
100+ / 224.58

Documentación disponible (ejemplos en la página del producto)
Ficha técnica, guía de la placa de evaluación, notas de aplicación, guía de diseño, dibujos mecánicos e informes de seguridad/aprobación.

Notas
Placa de evaluación referenciada como DCM2322E50T2660T60. Notas de aplicación sobre operación simple/paralela, directrices de soldadura, regulación de alta precisión y gestión térmica para módulos VIA/ChiP.

Especificaciones técnicas

• Part Number: DCM2322T50T2660M60
• Serie / Familia: DCM®
• Tensión de entrada (ejemplo): 30 V
• Tensión de salida (ejemplo): 24 V
• Potencia de salida (ejemplo): 60 W
• Paquete: 2322 ChiP through-hole
• Dimensiones del paquete: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Grados de producto: M = -55°C a 125°C (M seleccionado); T = -40°C a 125°C opción
• Estilo de montaje: Through Hole (ChiP through-hole)
• Operación en arreglo optimizada: hasta 8 unidades
• Cumplimiento / aplicaciones: MIL-STD-704 (E+F), MIL-STD-1275
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido: 25
• Ejemplos MSRP: 25+ = $239.45, 100+ = $224.58
• Documentación: Datasheet, guía de la placa de evaluación, notas de aplicación, guía de diseño, dibujos mecánicos e informes de aprobación
