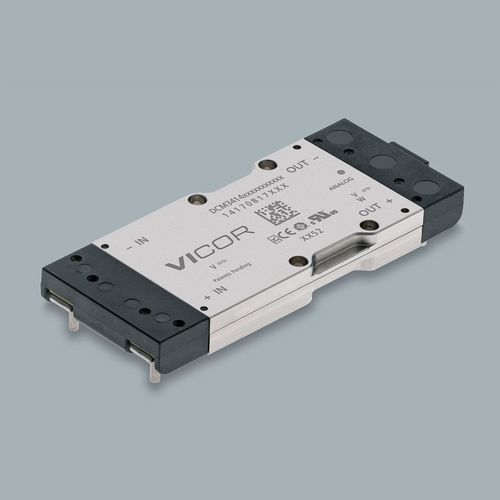

Convertidor DC/DC de alta densidad de potencia DCM®

reguladoaisladomontado sobre bastidor

Resumen del producto
DCM3414B50M13C2M09 es un módulo convertidor CC-CC aislado y regulado en encapsulado 3414 VIA de la familia DCM®. Entrada nominal 28 V, salida nominal 12 V, potencia de salida 320 W. Dimensiones del encapsulado: 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm).

Aspectos destacados

• Protección contra sobretensión de salida
• Bloqueo por subtensión de entrada (UVLO)
• Protección contra sobretemperatura
• Filtrado EMI y transitorio integrado
• Diseño de alta eficiencia y densidad de potencia
• Carcasa robusta para entornos exigentes
• Opciones de montaje: chasis o montaje en PCB (pines cortos / largos)

Aplicaciones

• Sistemas de alimentación aislados para industria, comunicaciones y electrónica de transporte
• Arquitecturas point-of-load y de alimentación distribuida
• Configuraciones en paralelo o redundantes para aumentar potencia y disponibilidad

Mecánica y montaje
Encapsulado 3414 VIA con opciones de pines through-hole. Dimensiones típicas 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm). Opciones de montaje: Board Mount (Pin corto / Pin largo) y Chassis Mount.

Especificaciones eléctricas

• Tensión de entrada (nominal): 28 V
• Tensión de salida (nominal): 12 V
• Potencia máxima de salida: 320 W
• Salida DC aislada y regulada adecuada para etapas de potencia exigentes

Protecciones y certificaciones

• Protección de sobretensión de salida, bloqueo por subtensión de entrada, protección contra sobretemperatura
• Filtrado EMI y transitorio integrado
• Aprobaciones de seguridad: cURus, cTUVus, CE (LVD & RoHS), CB

Pedido y precios
Número de referencia: DCM3414B50M13C2M09
Plazo de entrega: 40 semanas
Cantidad mínima de pedido: 1
MSRP (ejemplo): 1+ $988.85; 10+ $785.64; 25+ $716.92; 100+ $672.42

Opciones y accesorios

• Estilos de montaje disponibles: Board Mount Short Pin, Board Mount Long Pin, Chassis Mount (configuración seleccionada en la página: Board Mount Long Pin)
• Opciones de temperatura/grade: M, T, C
• Interfaz de control: Analógica (opciones de comunicación disponibles)
• Accesorio: disipadores para VIA 3414 (varios estilos y alturas)

Materiales de referencia

• Hoja de datos (familia DCM3414)
• Notas de aplicación (AN:029, AN:030, AN:035, AN:039, AN:401)
• Dibujos mecánicos y modelos 3D (IGS/STP)
