Convertidor DC/DC de alta densidad de potencia DCM®

reguladoaisladomontado sobre bastidor

Descripción del producto

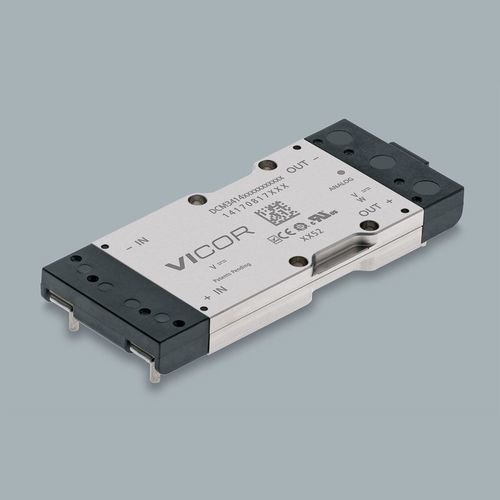

El DCM3414B50M13C2T09 pertenece a la familia DCM® de módulos convertidores DC-DC. Módulo DC-DC aislado y regulado en paquete 3414 VIA con montaje pasante; opción de patilla larga disponible. Diseñado para suministros de potencia exigentes en entornos difíciles.

Resumen eléctrico clave

• Tensión de entrada (nominal): 28 V
• Tensión de salida (nominal): 12 V
• Potencia de salida: 320 W

Mecánica / paquete
Paquete 3414 VIA — dimensiones 3.38 x 1.4 x 0.37 in (85.93 x 35.54 x 9.4 mm). Opciones de montaje: montaje en placa (patilla larga o patilla corta) y montaje en chasis.

Características del producto

• Salida aislada y regulada
• Protección contra sobretensión de salida (OVP)
• Bloqueo por subtensión de entrada (UVLO)
• Protección contra sobretemperatura (OTP)
• Filtrado EMI y transitorios integrado
• Versiones para montaje en chasis o en PCB

Opciones / elementos configurables

• Estilo de montaje: Board Mount Long Pin (otras opciones: Board Mount Short Pin, Chassis Mount)
• Grados / rangos de temperatura: T = -40°C a 125°C; C = -20°C a 125°C; M = -55°C a 125°C
• Interfaz de control: opción analógica disponible
• Aislamiento / regulación: familia DCM regulada e aislada

Precios y disponibilidad
MSRP:
1+ - $818.95
10+ - $650.66
25+ - $593.74
100+ - $556.89

• Referencia: DCM3414B50M13C2T09
• Plazo de entrega: 40 semanas
• Cantidad mínima de pedido (MOQ): 1
• Los niveles de stock de distribuidores varían (ejemplos: Mouser, Digi-Key, Arrow, Avnet)

Materiales de referencia

• Hoja de datos y dibujos mecánicos
• Notas de aplicación (operación en paralelo, gestión térmica, precisión de regulación, directrices de soldadura)
• Aprobaciones y certificados de seguridad (cURus, cTÜVus, CE, CB)

Especificaciones técnicas

• Familia de producto: DCM® DC-DC Converter Module
• Referencia: DCM3414B50M13C2T09
• Tensión de entrada (nominal): 28 V
• Tensión de salida (nominal): 12 V
• Potencia de salida: 320 W
• Paquete: 3414 VIA (pasante)
• Dimensiones: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Opciones de montaje: montaje en placa (patilla corta o larga), montaje en chasis
• Protecciones: OVP, UVLO, OTP
• Filtrado EMI/transitorio integrado
• Grados de producto: T, C, M
• Plazo & MOQ: 40 semanas / 1
