Convertidor DC/DC regulado ZVS

no aisladoSIPindustrial

Descripción del producto

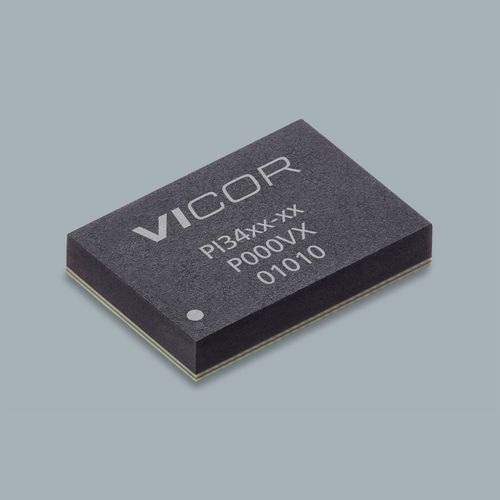

El PI3424-00-LGIZ es un regulador buck ZVS (Zero-Voltage Switching) diseñado para la conversión DC-DC de alta eficiencia en un paquete compacto 10×14 LGA-SIP. Soporta amplios rangos de entrada y un rango de salida amplio (1–16 V) con una corriente de salida máxima de 15 A, adecuado para distribución de potencia industrial, convertidores punto de carga y sistemas con restricciones de espacio que requieren respuesta transitoria rápida y opciones de paralelado.

Características clave

• Rangos de entrada: 12 Vin optimizado (8–18 V) y wide Vin (8–36 V)
• Rango de tensión de salida: 1–16 V
• Eficiencia pico típica: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Alta eficiencia en cargas ligeras y a plena carga
• Compensación interna; pocos componentes externos necesarios
• Soft-start y tracking ajustables por el usuario
• Sincronización de frecuencia (entrada sync)
• Topología HV ZVS-Buck para reducir pérdidas por conmutación
• Respuesta transitoria muy rápida
• Funcionamiento en tensión constante o corriente constante con amplificador de error y referencia dedicados
• Paralelado, reparto de corriente por un solo cable e intercalado en dos fases
• Protecciones: OVLO/UVLO, OVP, OTP

Mecánica / Packaging
Paquete: 10×14 LGA-SIP. Dimensiones (típicas): 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in). Estilo de montaje: LGA SiP.

Pedido y disponibilidad
Referencia: PI3424-00-LGIZ
Plazo de entrega: 28 semanas
Cantidad mínima de pedido: 10

Precios (MSRP)

• 10+ : $11.73
• 25+ : $10.71
• 100+ : $10.04

Documentación y materiales de referencia

• Hoja de datos (serie PI34xx)
• White papers sobre topología ZVS buck
• Nota de aplicación/ensamblaje para paquetes LGA/BGA 10×10 mm y 10×14 mm
• Guía de usuario de la placa de evaluación y archivos de diseño

Especificaciones técnicas

• Familia / Serie: PI34xx ZVS Buck Regulator
• Referencia: PI3424-00-LGIZ
• Tensión de entrada (típ.): 12 Vin (optimizado 8–18 V; wide Vin 8–36 V)
• Tensión de salida: 1–16 V (ejemplo mostrado: 5 V)
• Corriente máxima de salida: 15 A
• Paquete: 10×14 LGA-SIP (14,0 × 10,0 × 2,56 mm)
• Rango de temperatura de funcionamiento: T = -40°C a 125°C
• Montaje: LGA SiP
• Protecciones: OVLO/UVLO, OVP, OTP
• Funciones: sincronización de frecuencia, soft-start & tracking, paralelado/compartición de corriente, intercalado en dos fases
• Eficiencia pico típica: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Plazos y disponibilidad sujetos a cambio
