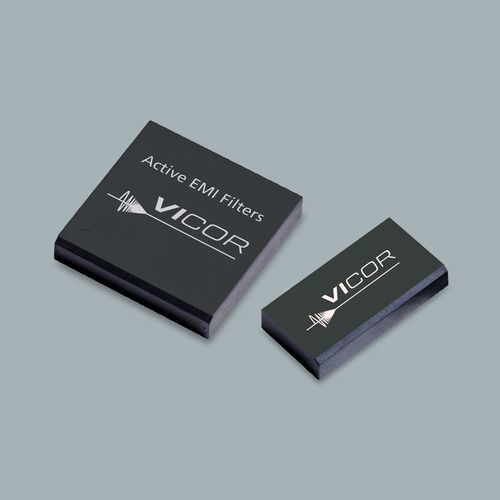

Filtro electrónico paso bajo QPI™

activoopen framepara montaje en superficie

Visión general
La familia QPI de filtros EMI activos proporciona atenuación en modo común (CM) y modo diferencial (DM) de 150 kHz a 30 MHz (rango CISPR22). El circuito de filtrado activo propietario ofrece una atenuación superior a baja frecuencia para cumplir los límites EN55022/EN55032 (Clase B) y PICMG 3.0 para placas ATCA. El filtrado activo reduce el volumen del núcleo de modo común, permitiendo un dispositivo SMD de perfil bajo que ahorra espacio en PCB y mejora el flujo de aire en aplicaciones blade y de alta densidad.

Notas clave del producto
La variante MQPI-18 atenúa el ruido conducido CM y DM para PRM MIL de entrada 28 V para cumplir los requisitos de ruido conducido de MIL‑STD‑461F. El MQPI-18 opera en todo el rango de entrada de un PRM MIL de 28 V y soporta cargas de 7 A hasta 85°C ambiente sin reducción de capacidad.

Características y beneficios

• Atenuación conducida CM y DM de 150 kHz a 30 MHz (rango CISPR22)
• Optimizado para aplicaciones que requieren límites EN55022/EN55032 Clase B y PICMG 3.0 para ATCA
• Tensiones nominales disponibles: familias 12 V, 24 V y 48 V (según modelo)
• El filtrado activo reduce significativamente el tamaño del núcleo de modo común — factor de forma SMD de perfil bajo
• Ahorra hasta un 50% de área de PCB frente a filtros pasivos estándar y mejora el flujo de aire en aplicaciones blade

Partes disponibles (tabla resumen)
Part Number | Input (V) | Current (A) | Test Freq. (kHz) | CM Attenuation (dB) | HIPot (V) | Package
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | Open Frame
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA
QPI-12LZ-01 | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | Open Frame
QPI-12LZ | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | LGA
QPI-11LZ-01 | 5.0 – 50 | 7 | 1,000 | 60 | 707 | Open Frame
QPI-11LZ | 5.0 – 50 | 7 | 1,000 | 60 | 707 | LGA
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | Open Frame
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | Open Frame
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | Open Frame
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA
MQPI-18LP-01 | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | Open Frame
MQPI-18LP | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | LGA

Recursos y documentación relacionada (ejemplos)

• Hojas de datos, guías de usuario de placas de evaluación y notas de aplicación para variantes QPI, QPO y MQPI
• Modelos STEP mecánicos y guías de integración para paquetes LGA y Open Frame
• Libro blanco sobre filtrado activo y control de EMI (selección e integración a nivel de placa)

Especificaciones técnicas

• Atenuación conducida CM y DM: 150 kHz – 30 MHz (rango CISPR22)
• Optimización objetivo: EN55022/EN55032 Clase B; compatible con PICMG 3.0 para ATCA
• Atenuación CM típica por pieza: hasta 65 dB (ver tabla por modelo)
• Rangos de entrada: varían según modelo (ej.: 5.0–50 V, 5.0–80 V, 10–40 V, 30–80 V)
• Clasificaciones de corriente: variantes de 7 A y 14 A
• Calificaciones HIPot: 707 V o 1.500 V según modelo
• Opciones de encapsulado: Open Frame y LGA (SMD de perfil bajo)
• Variante MIL (MQPI-18): cumple MIL‑STD‑461F para ruido conducido; soporta 7 A hasta 85°C sin reducción
• Beneficios: reducción del volumen del núcleo, perfil reducido, ahorro de PCB, mejora del flujo de aire en sistemas blade y de alta densidad
