Convertidor DC/DC regulado ZVS
no aisladoSIPpara equipos de telecomunicaciones

Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / para equipos de telecomunicaciones

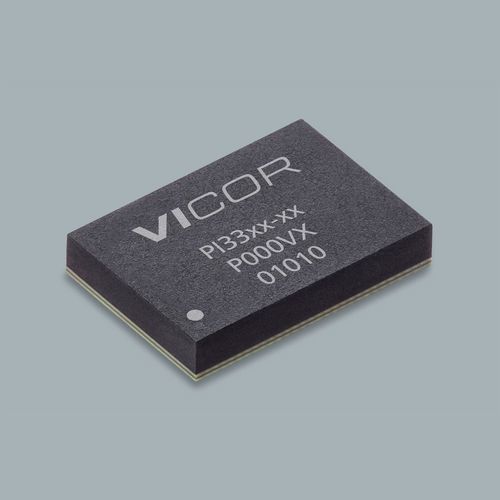

Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / para equipos de telecomunicaciones
Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / para equipos de telecomunicaciones - imagen - 2
Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / para equipos de telecomunicaciones - imagen - 3
Convertidor DC/DC regulado - ZVS - VICOR - no aislado / SIP / para equipos de telecomunicaciones - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Características eléctricas
regulado, no aislado
Configuración
SIP
Aplicaciones
industrial, para aplicaciones automóviles, para equipos de telecomunicaciones
Otras características
con amplia gama de entrada, de alto rendimiento
Tensión de entrada

24 V

Tensión de salida

5 V

Descripción

Resumen
El PI3325-00-LGIZ es un regulador Buck ZVS (Zero-Voltage Switching) de la familia PI33xx, pensado para conversiones de potencia de alta densidad. Configuración de ejemplo: entrada 24 V, salida 5 V, corriente máxima de salida 20 A. Encapsulado: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm). Plazo de entrega: 28 semanas. Cantidad mínima de pedido: 1.

Características del producto
  • Amplios rangos de operación para Vin y Vout (Vout 1–16 V soportado)
  • Variantes Vin optimizadas (12 Vin optimizado 8–18 V y Vin amplio 8–36 V); la familia soporta rangos HV superiores
  • Alta eficiencia pico (>96% pico 24 Vin → 12 Vout; >95% pico 12 Vin → 5 Vout)
  • Compensación interna: pocos componentes externos necesarios para desarrollo rápido
  • Sincronización de frecuencia; arranque suave ajustable y seguimiento
  • Operación en voltaje constante o corriente constante con amplificador de error y referencia dedicados
  • Paralelado y compartición de corriente por un solo cable; interleaving en dos fases
  • Respuesta transitoria muy rápida y protecciones: OVLO/UVLO, OVP, OTP
  • Plataforma de encapsulado de alta densidad común


Precios (MSRP)
Quantity | MSRP
1+ | $28.04
10+ | $22.28
25+ | $20.33
100+ | $19.07

Placa de evaluación y documentación asociada
Placa de evaluación: PI3325-00-EVAL1. Datasheet, guía de usuario y notas de aplicación disponibles para la familia PI33xx para facilitar la integración y evaluación.

Especificaciones técnicas
  • Referencia: PI3325-00-LGIZ
  • Familia: ZVS Buck Regulator (PI33xx)
  • Tensión de entrada (ejemplo): 24 V (la familia admite múltiples rangos de Vin)
  • Tensión de salida (ejemplo): 5 V (soporte Vout 1–16 V)
  • Corriente máxima de salida: 20 A
  • Encapsulado: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
  • Temperatura de funcionamiento (LGIZ): -40°C a 120°C
  • Plazo de entrega: 28 semanas; Cantidad mínima: 1
  • Eficiencia pico: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
  • Protecciones: OVLO/UVLO, OVP, OTP
  • Funciones clave: sincronización de frecuencia, arranque suave ajustable y seguimiento, paralelado y compartición de corriente, interleaving en dos fases
