Convertidor DC/DC regulado DCM®
aisladopara aplicaciones ferroviariasindustrial

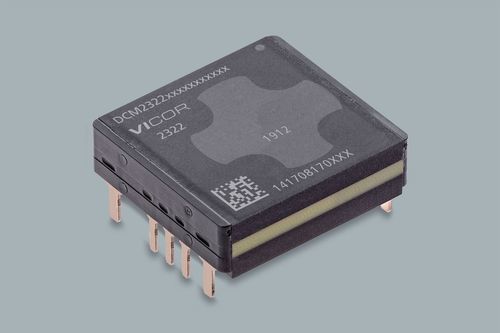

Convertidor DC/DC regulado - DCM® - VICOR - aislado / para aplicaciones ferroviarias / industrial
Convertidor DC/DC regulado - DCM® - VICOR - aislado / para aplicaciones ferroviarias / industrial
Convertidor DC/DC regulado - DCM® - VICOR - aislado / para aplicaciones ferroviarias / industrial - imagen - 2
Convertidor DC/DC regulado - DCM® - VICOR - aislado / para aplicaciones ferroviarias / industrial - imagen - 3
Convertidor DC/DC regulado - DCM® - VICOR - aislado / para aplicaciones ferroviarias / industrial - imagen - 4
Convertidor DC/DC regulado - DCM® - VICOR - aislado / para aplicaciones ferroviarias / industrial - imagen - 5
Convertidor DC/DC regulado - DCM® - VICOR - aislado / para aplicaciones ferroviarias / industrial - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Características eléctricas
aislado, regulado
Aplicaciones
industrial, para aplicaciones ferroviarias
Otras características
con amplia gama de entrada, regulado, hiperfrecuencia
Tensión de entrada

30 V

Tensión de salida

15 V

Potencia

60 W

Descripción

Resumen
  • DCM2322T50T1760M60 forma parte de la familia de módulos convertidores DC-DC DCM®. Encapsulado 2322 ChiP para montaje pasante (0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm).


Datos eléctricos clave
  • Tensión de entrada: 30 V
  • Tensión de salida: 15 V
  • Potencia de salida: 60 W


Características del producto
  • Convertidor DC-DC aislado y regulado
  • Tensión de seguridad extremadamente baja (SELV)
  • Conmutación ZVS de alta frecuencia (MHz)
  • Amplio rango de entrada
  • Optimizado para operación en matriz de hasta 8 unidades para aplicaciones de mayor potencia
  • Aplicaciones MIL-STD-704 (E+F)
  • Aplicaciones MIL-STD-1275


Mecánica / encapsulado
  • Encapsulado 2322 ChiP para montaje pasante
  • Dimensiones típicas del encapsulado: 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm


Información de pedido y producción
  • Número de pieza (product id): DCM2322T50T1760M60
  • Grado de producto: M = -55°C a 125°C (también disponible T = -40°C a 125°C)
  • Estilo de montaje: Through Hole (montaje pasante)
  • Plazo de entrega: 40 semanas
  • Cantidad mínima de pedido: 25


Precios (MSRP)
Cantidad | MSRP
25+ | $218.72
100+ | $205.14


Materiales de referencia (seleccionados)
  • Hoja de datos (Datasheet)
  • Guía del usuario de la placa de evaluación
  • Notas de aplicación (ejemplos: DCM único como convertidor DC-DC aislado y regulado; DCMs en paralelo; pautas de soldadura para paquete ChiP through-hole; lograr regulación de voltaje de alta precisión; gestión térmica para módulos VIA y ChiP)
  • Guía de diseño DCM
  • Documentos de aprobaciones de seguridad y revisión de inflamabilidad


Accesorios relacionados
  • Disipadores superiores (varias variantes disponibles para gestión térmica y lengüetas de puesta a tierra)


Especificaciones técnicas
  • Familia/serie: DCM®
  • Número de pieza: DCM2322T50T1760M60
  • Tensión de entrada (ejemplo): 30 V
  • Tensión de salida (ejemplo): 15 V
  • Potencia de salida: 60 W
  • Encapsulado: 2322 ChiP para montaje pasante
  • Dimensiones: 0,978 x 0,898 x 0,284 in (24,84 x 22,8 x 7,21 mm)
  • Opciones de grado de temperatura: M = -55°C a 125°C; T = -40°C a 125°C
  • Optimizado para operación en arreglo de hasta 8 unidades
  • Cumplimiento MIL: MIL-STD-704 (E+F) y MIL-STD-1275 (según aplique)
  • Plazo típico: 40 semanas; pedido mínimo: 25
