Convertidor DC/DC regulado ZVS

no aisladoSIPcon amplia gama de entrada

Producto

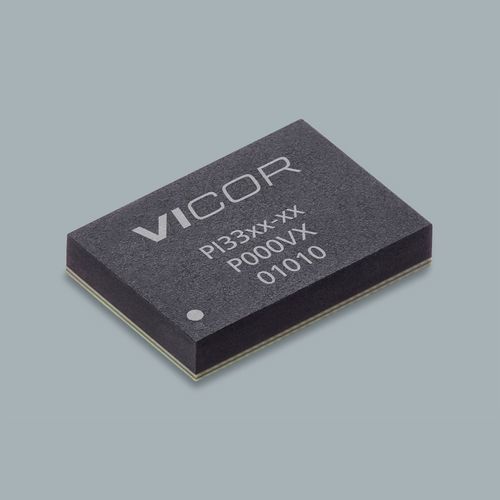

PI3301-00-LGIZ Regulador Buck ZVS, parte de la familia ZVS Buck Regulator. Encapsulado 10x14 LGA-SiP. Entrada optimizada para 24 V; salida 3,3 V; corriente máxima de salida 10 A.

Descripción
Regulador buck ZVS (Zero-Voltage Switching) de alta eficiencia en un paquete compacto 10x14 LGA-SiP. Diseñado para reducir el tiempo de desarrollo con compensación interna y pocos componentes externos. Soporta paralelado, reparto de corriente, operación síncrona y ofrece funciones de protección para uso industrial robusto.

Datos clave del producto

• Número de pieza: PI3301-00-LGIZ
• Familia de producto: ZVS Buck Regulator
• Tensión de entrada típica (ejemplo en la página): 24 V
• Tensión de salida típica (ejemplo en la página): 3,3 V
• Corriente máxima de salida: 10 A
• Paquete / Montaje: 10x14 LGA-SiP (LGA SiP)
• Dimensiones típicas del paquete: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Plazo de entrega mostrado: 28 weeks
• Cantidad mínima mostrada: 10

Características del producto

• Amplio rango de funcionamiento
• Optimizado para 12 Vin (8–18 V) y opción wide Vin (8–36 V)
• Amplio rango de Vout (1–16 V)
• Grado de temperatura: -40°C (modelos LGIZ); -55°C (modelos LGMZ)
• Compensación interna — pocos componentes externos; tiempo de desarrollo reducido
• No se requiere ajuste adicional para la operación básica
• Alta eficiencia: >96% pico (24 Vin a 12 Vout); >95% pico (12 Vin a 5 Vout)
• Buen rendimiento en carga ligera y plena
• Sincronización de frecuencia; soft-start ajustable por el usuario y seguimiento
• Plataforma de envasado de alta densidad y topología HV ZVS-Buck
• Respuesta transitoria muy rápida
• Operación en tensión constante o corriente constante; amplificador de error de corriente y referencia
• Paralelado y compartición de corriente por cable único; intercalado en dos fases
• Protecciones: OVLO/UVLO de entrada, OVP de salida, protección contra sobretemperatura (OTP)

Precios (MSRP mostrado en la página)
Quantity | MSRP
10+ | $16.31
25+ | $14.88
100+ | $13.96

Placa de evaluación y recursos
Referencia de placa de evaluación: PI3301-00-EVAL1. Documentos de referencia disponibles en la página del producto: Datasheet (ds_pi33xx), white paper Zero-Voltage Switching, white paper High-Performance ZVS Buck Regulator, AN:303 guía de montaje para paquetes LGA/BGA PI33/PI34, y guía de usuario de la placa de evaluación PI33xx.

Especificaciones técnicas

• Número de pieza: PI3301-00-LGIZ
• Familia de producto: ZVS Buck Regulator
• Tensión de entrada típica: 24 V
• Tensión de salida típica: 3,3 V
• Corriente máxima de salida: 10 A
• Paquete: 10x14 LGA-SiP
• Dimensiones: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Grado de temperatura: T = -40°C a 125°C (página)
• Estilo de montaje: LGA SiP
• Plazo de entrega: 28 weeks (según la página)
• Cantidad mínima: 10 (según la página)
• Ejemplos de MSRP: 10+ $16.31; 25+ $14.88; 100+ $13.96
• Placa de evaluación: PI3301-00-EVAL1
