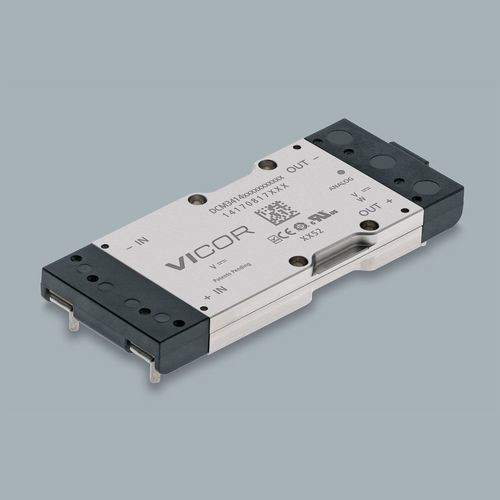

Convertidor DC/DC de alta densidad de potencia DCM3414B50M13C2M05

reguladoaisladomontado sobre bastidor

Descripción general del producto
El DCM® DCM3414B50M13C2M05 es un módulo convertidor DC-DC aislado y regulado en paquete 3414 VIA. Proporciona una salida nominal de 12 V desde una entrada de 28 V con hasta 320 W de potencia, protecciones integradas y filtrado EMI/transitorio. Dimensiones: 85.93 x 35.54 x 9.4 mm (3.38 x 1.4 x 0.37 in).

Especificaciones eléctricas clave

• Tensión de entrada: 28 V
• Tensión de salida nominal: 12 V
• Potencia de salida: 320 W

Características del producto

• Protección contra sobretensión de salida
• Alta eficiencia y densidad de potencia
• Carcasa robusta apta para entornos adversos
• Filtrado EMI y transitorio integrado
• Bloqueo por subtensión de entrada
• Protección por sobretemperatura
• Opciones de montaje en chasis y en PCB (VIA)

Opciones mecánicas / de montaje

• Paquete 3414 VIA (through-hole)
• Estilos de montaje: Board Mount Short Pin (seleccionado), Board Mount Long Pin, Chassis Mount

Configuración / información de pedido

• Cantidad mínima de pedido: 1
• Plazo de entrega: 40 semanas
• Opciones de grado de producto: T (−40°C a 125°C), C (−20°C a 125°C), M (−55°C a 125°C)
• Opción de interfaz de control: Analógica (opción de comunicación disponible)

Precios (MSRP)
Cantidad | MSRP (USD)
1+ | $935.82
10+ | $743.51
25+ | $678.47
100+ | $636.36

Disponibilidad en distribuidores (snapshot)

• Mouser: 2
• Arrow: 0
• Avnet: 0
• Digi-Key: 0

Documentos de referencia y recursos

• Hoja de datos disponible para la familia DCM3414
• Notas de aplicación para uso en modo simple y paralelo, regulación de alta precisión y gestión térmica
• Guías de soldadura para montaje PCB VIA y dibujos mecánicos
• Aprobaciones de seguridad: cURus, cTUVus, CE (LVD), certificado CB

Características / especificaciones técnicas

• Número de pieza: DCM3414B50M13C2M05
• Familia: DCM3414 (DCM® DC-DC Converter Module)
• Tensión de entrada: 28 V
• Tensión de salida nominal: 12 V
• Potencia de salida: 320 W
• Paquete: 3414 VIA
• Dimensiones: 85.93 x 35.54 x 9.4 mm (3.38 x 1.4 x 0.37 in)
• Estilos de montaje: Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• Grados de producto: M (−55°C a 125°C), T (−40°C a 125°C), C (−20°C a 125°C)
• Cantidad mínima de pedido: 1
• Plazo de entrega: 40 semanas
• MSRP (1+): 935.82 USD
