Convertidor DC/DC regulado ZVS

no aisladocon amplia gama de entradade alto rendimiento

Producto

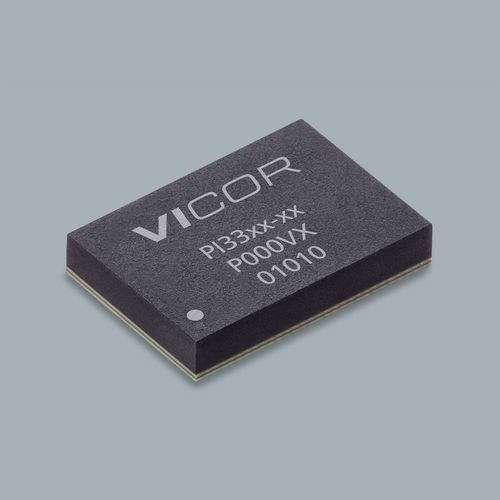

PI3305-00-LGIZ — módulo regulador buck ZVS no aislado de la serie PI33 de Vicor.

Resumen
Módulo compacto de regulador buck ZVS no aislado. Entrada nominal 24 V, salida nominal 15 V, corriente máxima de salida 8 A. Encapsulado: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Diseñado para conversión de potencia de alta eficiencia y alta densidad con respuesta transitoria rápida y protecciones integradas.

Características principales

• Amplio rango de funcionamiento: 12 Vin optimizado (8–18 V) y Wide Vin (8–36 V)
• Amplio rango de salida: Vout 1–16 V
• Variantes de baja temperatura: LGIZ (-40°C) y LGMZ (-55°C)
• Compensación interna y pocos componentes externos para acelerar el desarrollo
• Alta eficiencia pico: >96% (24 Vin → 12 Vout) y >95% (12 Vin → 5 Vout); eficiente en cargas ligeras y completas
• Funciones flexibles: sincronización de frecuencia, soft‑start y tracking ajustables
• Operación en tensión constante o corriente constante con amplificador de error y referencia dedicados
• Paralelado y reparto de corriente por un solo cable; intercalado en dos fases
• Protecciones: OVLO/UVLO de entrada, OVP de salida, protección por sobretemperatura (OTP)
• Topología HV ZVS‑Buck de alta densidad; la familia admite entrada amplia hasta 36–60 V
• Respuesta transitoria muy rápida

Precios (MSRP)
Cantidad | MSRP (USD)
10+ | $15.95
25+ | $14.55
100+ | $13.65

Disponibilidad / Pedido
Número de pieza: PI3305-00-LGIZ
Plazo de entrega: 28 weeks
Cantidad mínima de pedido: 10
Stock distribuidores (instantánea): Arrow: 0, Avnet: 0, Digi‑Key: 0, Mouser: 0 (actualizado Dec. 18, 2025)

Materiales de referencia incluidos en la página del producto

• Hoja de datos (familia PI33xx)
• White papers: ZVS aplicado a la regulación buck; High‑Performance ZVS Buck
• Nota de aplicación AN:303 — guía de montaje para encapsulados LGA/BGA 10 x 10 mm y 10 x 14 mm
• Guía de usuario UG:302 para PI33xx-xx-EVAL1 y PI34xx-xx-EVAL1
• Dibujo mecánico / esquema del producto (PDF) y DXF
• Placa de evaluación: PI3305-00-EVAL1 (guía de usuario disponible)

Especificaciones técnicas

• Número de pieza: PI3305-00-LGIZ
• Serie: PI33 (ZVS Buck)
• Fabricante / Marca: Vicor
• Tensión de entrada nominal: 24 V
• Tensión de salida nominal: 15 V
• Corriente máxima de salida: 8 A
• Encapsulado / montaje: 10 x 14 LGA‑SIP
• Dimensiones del encapsulado: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• Rango de temperatura de funcionamiento: T = -40°C a 125°C (opción)
• Eficiencias pico típicas: >96% (24Vin → 12Vout), >95% (12Vin → 5Vout)
• Funciones: sincronización de frecuencia, soft‑start & tracking, paralelado & reparto de corriente, intercalado en dos fases, operación CV/CC
• Protecciones: OVLO/UVLO, OVP, OTP
• Plazo de entrega: 28 weeks; Cantidad mínima: 10
• Tarifas MSRP (USD): 10+ = 15.95; 25+ = 14.55; 100+ = 13.65
