Convertidor DC/DC de alta densidad de potencia DCM®

aisladomontado sobre bastidorindustrial

Familia de productos

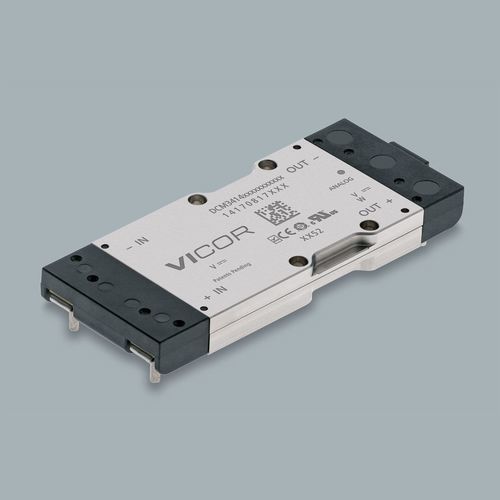

DCM® módulo convertidor DC-DC (paquete 3414 VIA).

Descripción general
El DCM3414B50M13C2C09 es un módulo convertidor DC-DC aislado y regulado DCM® en paquete 3414 VIA. Diseñado para alta densidad de potencia y operación fiable en entornos severos, incorpora filtrado EMI y de transitorios, protección de sobretensión de salida, bloqueo por subtensión de entrada y protección contra sobretemperatura. Dimensiones del paquete: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm.

Características clave

• Protección contra sobretensión de salida
• Alta eficiencia y densidad de potencia (320 W de salida)
• Carcasa robusta adecuada para entornos industriales
• Filtrado EMI y de transitorios integrado
• Bloqueo por subtensión de entrada
• Protección contra sobretemperatura
• Opciones de montaje: montaje en chasis o en PCB (pin largo o corto, orejeta)

Configuración / Opciones (según listado)

• Estilo de montaje: montaje en placa pin corto, montaje en placa pin largo, montaje en chasis
• Opciones de grado de producto: T = -40°C a 125°C; C = -20°C a 125°C; M = -55°C a 125°C
• Interfaz de control: Analógica

Información comercial y disponibilidad
Número de pieza: DCM3414B50M13C2C09
Plazo de entrega: 40 weeks
Cantidad mínima de pedido: 1

Precios (MSRP)
Quantity | MSRP
1+ | $902.12
10+ | $716.73
25+ | $654.04
100+ | $613.44

Materiales de referencia y documentación (seleccionados)
Hoja de datos y notas de aplicación disponibles para la familia DCM3414; dibujos mecánicos, aprobaciones de seguridad y modelos 3D proporcionados para variantes en paquete VIA.

Especificaciones técnicas

• Número de pieza: DCM3414B50M13C2C09
• Familia / modelo: DCM® (serie DCM)
• Tensión de entrada: 28 V (nominal)
• Tensión de salida: 12 V
• Potencia de salida: 320 W
• Paquete: 3414 VIA
• Dimensiones del paquete: 3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• Variantes de montaje: VIA con orificio pasante pin largo, VIA con orificio pasante pin corto, montaje en chasis (orejeta)
• Funciones de protección: protección contra sobretensión de salida, bloqueo por subtensión de entrada, protección contra sobretemperatura
• Filtrado: EMI y filtrado de transitorios integrados
• Térmico: guías de gestión térmica y notas de aplicación para módulos VIA/ChiP
• Grados de producto / rangos de temperatura: T = -40°C a 125°C; C = -20°C a 125°C; M = -55°C a 125°C
• Interfaz de control: Analógica (opción)
• Plazo de entrega: 40 weeks
• Cantidad mínima de pedido: 1
• Seguridad y homologaciones: cURus, cTUVus, CE (LVD & RoHS), Certificado CB
