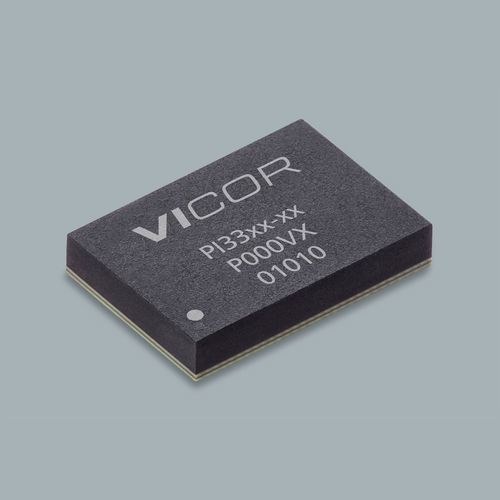

Convertidor DC/DC regulado ZVS

no aisladoSIPcon amplia gama de entrada

Descripción general
El PI3302-00-LGIZ forma parte de la familia de reguladores Buck ZVS de Vicor. Se suministra en un paquete compacto 10 x 14 LGA-SIP y está diseñado para una regulación buck de alta eficiencia en amplios rangos de entrada y salida, adecuado para aplicaciones de conversión DC-DC regulada.

Resumen

• Tensión de entrada: 24 V (las variantes y la familia admiten amplios rangos de entrada)
• Tensión de salida: 5 V
• Corriente de salida máxima: 10 A
• Paquete / Formato: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)

Características principales

• Amplio rango de funcionamiento
• Optimizado para 12 Vin (8–18 V) y Wide Vin (8–36 V)
• Amplio Vout (1–16 V)
• Soporte -40°C para modelos LGIZ (-55°C para variantes LGMZ)
• Fácil de usar; tiempo de desarrollo rápido con pocos componentes externos
• Compensación interna que reduce el número de componentes externos
• Sin ajustes de diseño adicionales para configuraciones estándar
• Alta eficiencia: >96% pico (24 Vin a 12 Vout)
• >95% pico (12 Vin a 5 Vout)
• Alto rendimiento de eficiencia en cargas ligeras y completas
• Conjunto de funciones flexible: sincronización de frecuencia, soft-start y seguimiento ajustables por el usuario
• Plataforma de encapsulado de alta densidad común y topología HV ZVS‑Buck
• Capacidad de la familia hasta rango de entrada 36–60 V
• Respuesta transitoria muy rápida
• Operación en modo voltaje constante o corriente constante
• Amplificador de error de corriente constante y referencia
• Paralelado y compartición de corriente por un solo cable; intercalado en dos fases
• Protecciones: OVLO/UVLO de entrada, OVP de salida, protección contra sobretemperatura (OTP)

Precios (MSRP)
Cantidad | MSRP (USD)
10+ | 15.69
25+ | 14.32
100+ | 13.43

Producción e información de pedido
Número de pieza: PI3302-00-LGIZ
Plazo de entrega: 28 semanas
Cantidad mínima de pedido: 10

Stock de distribuidores (instantánea)
Digi-Key: 1033 unidades disponibles
Avnet: 500 unidades disponibles
Arrow: 0 unidades disponibles
Mouser: 0 unidades disponibles

Documentación disponible
Hoja de datos, white papers, guía de usuario para la placa de evaluación, notas de aplicación y planos mecánicos están disponibles para esta familia de productos (referencias en la página del producto).

Especificaciones técnicas

• Número de pieza: PI3302-00-LGIZ
• Familia de producto: ZVS Buck Regulator (PI33xx)
• Serie: PI33xx
• Tensión de entrada (ejemplo): 24 V
• Tensión de salida (ejemplo): 5 V
• Corriente de salida máxima: 10 A
• Paquete: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Temperatura de funcionamiento: -40°C (LGIZ), -55°C (LGMZ)
• Tipo de montaje: LGA SiP
• Grado del producto (temperatura): T = -40°C a 125°C
• Protecciones: OVLO/UVLO, OVP, OTP
• Modos funcionales: voltaje constante o corriente constante; paralelado y compartición de corriente; intercalado en dos fases
• Puntos clave: sincronización de frecuencia, soft-start ajustable, compensación interna, respuesta transitoria muy rápida
• Plazo de entrega: 28 semanas (según indicado)
• Cantidad mínima de pedido: 10
• Tarifas MSRP: 10+ = $15.69; 25+ = $14.32; 100+ = $13.43
