Convertidor DC/DC regulado ZVS

no aisladoSIPindustrial

Descripción del producto

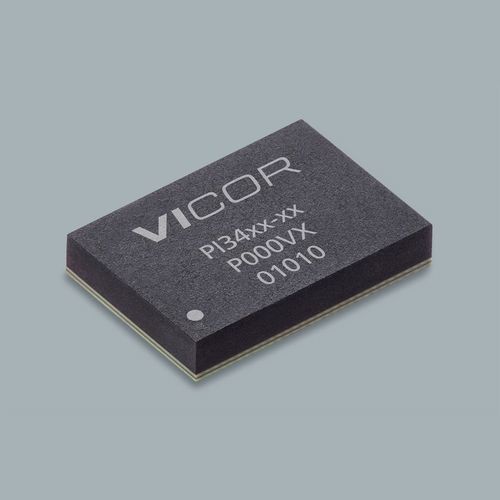

El PI3423-00-LGIZ es un regulador DC-DC ZVS (Zero-Voltage Switching) no aislado de la familia PI34xx. Optimizado para operación a 12 Vin, está diseñado para soluciones de alimentación de alta eficiencia y alta densidad y para evaluaciones rápidas. Disponible en encapsulado 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm).

Parámetros clave (resumen de la página)

• Familia de producto: ZVS Buck Regulator (PI34xx)
• Tensión de entrada (ejemplo optimizado): 12 Vin (familia soporta 8–18 V y rangos más amplios 8–36 V)
• Tensión de salida (ejemplo): 3,3 V
• Corriente máxima de salida (Iout Max): 15 A
• Encapsulado / montaje: 10x14 LGA-SIP
• Dimensiones: 14,0 x 10,0 x 2,56 mm
• Rango de temperatura (grado): LGIZ −40°C; LGMZ −55°C (según modelo)

Características del producto

• Amplio rango de funcionamiento
• Optimizado para 12 Vin (8–18 V) y opciones Wide Vin (8–36 V)
• Soporta amplio rango de Vout (1–16 V)
• Grados de temperatura: −40°C (LGIZ) y −55°C (LGMZ)
• Fácil de usar — desarrollo rápido
• Compensación interna que minimiza componentes externos y tiempo de desarrollo
• No se requieren configuraciones adicionales para aplicaciones típicas
• Alta eficiencia
• >96 % pico (24 Vin → 12 Vout); >95 % pico (12 Vin → 5 Vout)
• Alta eficiencia en cargas ligeras y a plena carga
• Conjunto de funciones flexible
• Sincronización de frecuencia, soft-start y tracking ajustables
• Paralelado con compartición de corriente por un solo hilo y entrelazado de dos fases
• Operación en modo tensión constante o corriente constante con amplificador de error dedicado
• Protecciones: OVLO/UVLO, OVP, OTP
• Respuesta transitoria muy rápida

Packaging / mecánica
Encapsulado 10 x 14 LGA-SIP, huella 0.5512 x 0.3937 x 0.1001 in / 14,0 x 10,0 x 2,56 mm. Adecuado para diseños de alta densidad y montaje automatizado.

Precios (MSRP)
Quantity | MSRP (USD)
10+ | $11.58
25+ | $10.56
100+ | $9.91

Recursos (disponibles en la página del producto)

• Hoja de datos (familia PI34xx)
• White papers: ZVS aplicado a regulación buck; High-performance ZVS Buck Regulator
• Nota de aplicación: AN:303 Assembly Guideline para paquetes LGA/BGA 10 x 10 mm y 10 x 14 mm
• Guía del usuario de la placa de evaluación (PI33xx/PI34xx)
• Dibujo de contorno / mecánico (PDF)

Especificaciones técnicas

• Número de pieza: PI3423-00-LGIZ
• Denominación: ZVS Buck Regulator
• Tensión de entrada (página): 12 V (optimizado); la familia cubre 8–18 V y rangos más amplios
• Tensión de salida (ej.): 3,3 V (familia soporta 1–16 V)
• Corriente máxima de salida: 15 A
• Encapsulado: 10 x 14 LGA-SIP
• Dimensiones: 14,0 x 10,0 x 2,56 mm
• Grado de temperatura: LGIZ −40°C; LGMZ −55°C
• Eficiencia: >96 % pico (ej. 24 Vin → 12 Vout); >95 % pico (ej. 12 Vin → 5 Vout)
• Protecciones / funciones: OVLO/UVLO, OVP, OTP, sincronización de frecuencia, soft-start & tracking, paralelado/compartición de corriente, entrelazado de 2 fases, capacidad de corriente constante
• Plazo de entrega (página): 28 weeks
• Cantidad mínima de pedido: 10
