Convertidor DC/DC regulado ZVS

no aisladoSIPcon amplia gama de entrada

Resumen del producto

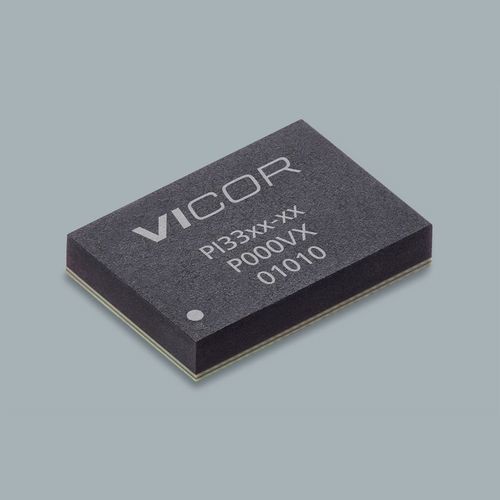

El PI3303-00-LGIZ pertenece a la familia PI33xx de reguladores buck ZVS (zero-voltage-switching) de Vicor. Viene en un encapsulado compacto 10×14 LGA-SIP (14,0 x 10,0 x 2,56 mm) y está diseñado para ciclos de desarrollo rápidos y aplicaciones de alta densidad de potencia. En el ejemplo de la página se muestran Entrada 24 V, Salida 12 V e Iout máximo 8 A.

Especificaciones clave

• Referencia: PI3303-00-LGIZ
• Tensión de entrada (ejemplo): 24 V
• Tensión de salida (ejemplo): 12 V
• Corriente máxima de salida: 8 A
• Encapsulado: 10×14 LGA-SIP (0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm)
• Temperaturas de funcionamiento: −40°C (LGIZ), −55°C (LGMZ)
• Plazo de entrega (ejemplo): 28 semanas; Cantidad mínima de pedido: 10

Características

• Topología ZVS-buck de alta eficiencia con picos de eficiencia >96% (24 Vin→12 Vout) y >95% (12 Vin→5 Vout)
• Amplios rangos de entrada: variantes 8–18 V (optimizado 12 Vin) y 8–36 V; algunas variantes hasta 60 V
• Amplio rango de salida: 1–16 V
• Respuesta transitoria muy rápida y eficiencia elevada en cargas ligeras y completas
• Compensación interna para desarrollo rápido; pocos componentes externos necesarios
• Conjunto de funciones flexible: sincronización de frecuencia, soft-start y tracking ajustables por el usuario
• Paralelado, compartición de corriente por un solo hilo e intercalado en dos fases
• Protecciones: OVLO/UVLO, OVP, OTP; operación en CV o CC con amplificador de error/referencia dedicado

Mecánica y térmica

• Encapsulado: 10×14 LGA-SIP
• Dimensiones: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Variantes térmicas: LGIZ −40°C; LGMZ −55°C (según modelo)

Pedido y precios (ejemplo)

• Plazo: 28 semanas (según listado)
• Cantidad mínima de pedido: 10
• Ejemplo de tarifas MSRP: 10+ $15.50; 25+ $14.14; 100+ $13.27

Documentación y recursos
Hoja de datos, notas de aplicación, guía del usuario de la placa de evaluación y planos mecánicos disponibles. Recursos adicionales: white papers sobre ZVS-buck y guías de montaje para paquetes LGA/BGA 10×10 y 10×14.

Stock de distribuidores (instantáneo)

• Digi-Key: 3759 unidades
• Arrow: 0 unidades
• Avnet: 0 unidades
• Mouser: 0 unidades

Notas
Los valores mostrados son parámetros del ejemplo de producto (Entrada 24 V, Salida 12 V, Iout max 8 A). Los stocks y plazos son indicativos; confirme la disponibilidad actual con los distribuidores o con Vicor.
