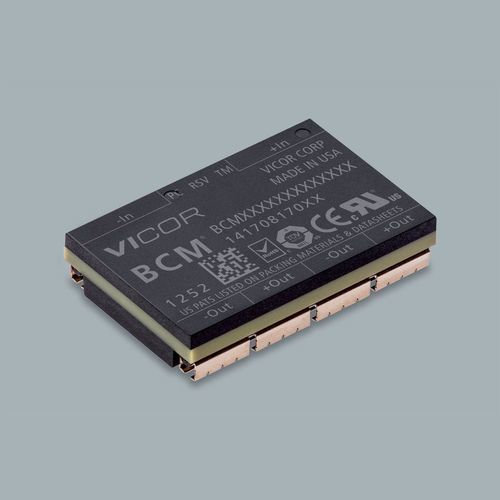

Convertidor DC/DC aislado BCM®

SMDpara equipos de telecomunicaciones

Descripción del producto
El BCM48BF040T200B00 pertenece a la familia BCM® Bus Converter de Vicor. Se suministra en paquete FULL ChiP e implementa tecnología de conversión de bus de relación fija y alta densidad, destinada a aplicaciones de distribución de potencia montadas en placa con corrientes elevadas.

Resumen de especificaciones clave

• Tensión de entrada (nominal): 48 V CC
• Tensión de salida (nominal): 4 V
• Corriente de salida máxima: 53 A
• Paquete: FULL ChiP (montaje en placa)
• Dimensiones del paquete (FULL ChiP): 32,5 x 22,0 x 6,73 mm (1,28 x 0,866 x 0,265 in)

Características del producto

• Convertidor Sine Amplitude Converter™ (SAC™) de alta frecuencia con ZVS / ZCS
• Alta densidad de potencia y eficiencia
• Baja impedancia AC que permite reducir la capacitancia de bloque
• Bajo ruido de salida, con frecuencia sin necesidad de filtrado adicional
• Compatible con pick & place / montaje SMD
• Disponible en montaje superficial (FULL ChiP) o variante de orificio pasante
• Soporta combinación de productos full-chip y half-chip en arreglos

Información de pedido y producción
Número de pieza: BCM48BF040T200B00
Plazo (típico): 40 semanas
Cantidad mínima de pedido (MOQ): 25

Precios (MSRP)
Cantidad | MSRP (USD)
25+ | $84.74
100+ | $79.48

Opciones disponibles

• Estilo de montaje: J-Lead (predeterminado) o Through Hole
• Grados de producto / temperatura: T = -40°C a 125°C, M = -55°C a 125°C

Materiales de referencia disponibles (no exhaustivo)

• Hoja de datos del producto (PDF)
• Guía del usuario de la placa de evaluación (PDF)
• Notas de aplicación sobre la familia BCM y uso en arreglos
• Dibujos mecánicos y modelos 3D
• Documentación de seguridad y certificaciones

Especificaciones técnicas

• Familia de producto: BCM® Bus Converter
• Modelo / referencia: BCM48BF040T200B00
• Tensión de entrada: 48 V CC (nominal)
• Tensión de salida: 4 V (nominal)
• Corriente de salida máxima: 53 A
• Tipo de paquete: FULL ChiP (montaje en placa)
• Dimensiones del paquete: 32,5 x 22,0 x 6,73 mm
• Montaje: J-Lead (predeterminado) o Through Hole
• Grados térmicos: T (-40°C a 125°C), M (-55°C a 125°C)
• Plazo típico: 40 semanas
• MOQ: 25
• Ejemplos de MSRP: $84.74 (25+), $79.48 (100+)
• Tecnologías clave: topología SAC™, operación ZVS/ZCS, baja impedancia AC
• Aplicaciones típicas: conversión de potencia montada en placa de alta corriente, redes de distribución de potencia con convertidores de bus de relación fija
• Seguridad y conformidad: aprobaciones disponibles según documentación del producto (cURus, cTUVus, CE, CB)
