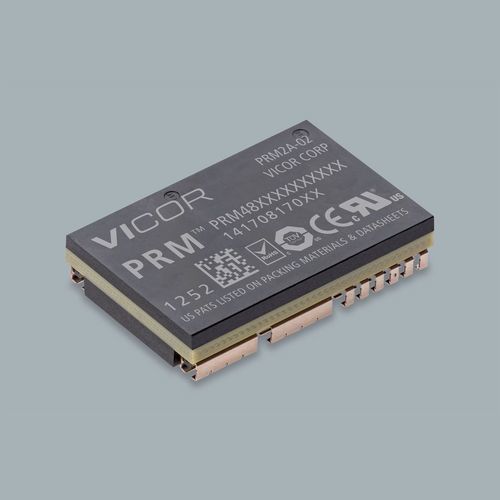

Convertidor DC/DC no aislado PRM®

DIPpara aplicaciones de telecomunicacionesBuck-Boost

Descripción general del producto
Regulador ZVS buck-boost de alta densidad y alta eficiencia en paquete FULL ChiP de muy bajo perfil, diseñado para conversión de potencia montada en placa desde entradas de 48 V a salidas de 48 V hasta 400 W. Número de pieza: PRM48AF480T400A00. Orientado a aplicaciones industriales a nivel de placa que requieren conversión 48 V compacta y de alta potencia.

Puntos clave

• Topología ZVS buck-boost para conversión subida/bajada sin interrupciones
• Alta eficiencia y alta densidad de potencia
• Frecuencia de conmutación ≈ 1 MHz
• Paquete FULL ChiP de muy bajo perfil
• Compatible con pick & place / SMD
• Versiones para montaje superficial o through-hole
• Compatibilidad para mezclar productos full- y half-chip

Datos básicos del producto

• Tensión de entrada: 48 V
• Tensión de salida: 48 V
• Potencia de salida máxima: 400 W
• Paquete: FULL ChiP
• Tamaño del paquete: 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)

Precios (MSRP)
Cantidad | MSRP
25+ | $97.14
100+ | $91.11

Pedido / disponibilidad
Plazo indicado en la página: 40 semanas. Cantidad mínima de pedido: 25.

Opciones mecánicas / de montaje disponibles

• J-Lead (seleccionado por defecto en la página)
• Through Hole

Grados de producto disponibles (rangos de temperatura)

• T = -40°C a 125°C
• M = -55°C a 125°C

Placa de evaluación
Placa de evaluación referenciada: PRD48AF480T400A00 (guía de usuario y recursos de evaluación disponibles).

Características / especificaciones técnicas

• Topología: ZVS buck-boost
• Frecuencia de conmutación: ≈ 1 MHz
• Potencia de salida máxima: 400 W
• Tensión nominal de entrada: 48 V
• Tensión nominal de salida: 48 V
• Paquete: FULL ChiP (opciones de montaje superficial o through-hole)
• Dimensiones: 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)
• Opciones de montaje: J-Lead o Through-Hole
• Cantidad mínima de pedido: 25
• MSRP típico (25+): $97.14 (USD)
• MSRP típico (100+): $91.11 (USD)
• Plazo (tal como se indica): 40 semanas
