Convertidor DC/DC regulado PI3302-03-LGIZ
no aisladoSIPpara equipos de telecomunicaciones

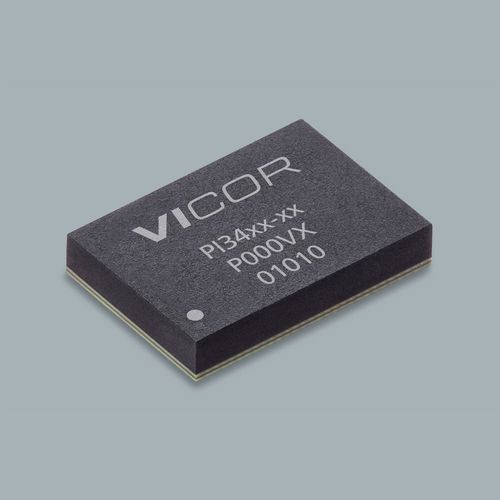

Convertidor DC/DC regulado - PI3302-03-LGIZ - VICOR - no aislado / SIP / para equipos de telecomunicaciones
Convertidor DC/DC regulado - PI3302-03-LGIZ - VICOR - no aislado / SIP / para equipos de telecomunicaciones
Convertidor DC/DC regulado - PI3302-03-LGIZ - VICOR - no aislado / SIP / para equipos de telecomunicaciones - imagen - 2
Convertidor DC/DC regulado - PI3302-03-LGIZ - VICOR - no aislado / SIP / para equipos de telecomunicaciones - imagen - 3
Convertidor DC/DC regulado - PI3302-03-LGIZ - VICOR - no aislado / SIP / para equipos de telecomunicaciones - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Características eléctricas
regulado, no aislado
Configuración
SIP
Aplicaciones
industrial, para aplicaciones automóviles, para equipos de telecomunicaciones
Otras características
con amplia gama de entrada, de alto rendimiento
Tensión de entrada

24 V

Tensión de salida

5 V

Descripción

Resumen
El PI3302-03-LGIZ es un regulador ZVS Buck de la familia PI33/34xx, pensado para conversión de potencia de alta densidad en entornos industriales. Integra una topología HV ZVS-Buck de alta eficiencia en un encapsulado compacto 10x14 LGA-SIP y admite amplios rangos de entrada y salida para diseño de sistemas flexible.

Características del producto
  • Amplio rango de funcionamiento con opciones 12 Vin optimizado (8–18 V) y Wide Vin (8–36 V)
  • Amplio Vout: 1–16 V; listado típico a 5 V
  • Alta eficiencia pico: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
  • Grados de temperatura: -40°C (LGIZ) y -55°C (LGMZ)
  • Integración sencilla: compensación interna y pocos componentes externos
  • Funciones flexibles: sincronización de frecuencia, soft-start y tracking ajustables, operación CV o CC
  • Paralelado y compartición de corriente por un solo cable; intercalado en dos fases para menor rizado
  • Respuesta transitoria muy rápida y paquete de alta densidad para módulos compactos
  • Protecciones: OVLO/UVLO, OVP, OTP


Packaging / Mecánica
Encapsulado 10 x 14 LGA-SIP; dimensiones nominales 14,0 x 10,0 x 2,56 mm (0,5512 x 0,3937 x 0,1001 in).

Precios (MSRP)
10+ — $16.76
25+ — $15.29
100+ — $14.34

Documentos y recursos (disponibles)
Hoja de datos; Guía de usuario de la placa de evaluación; Notas de aplicación (guías de montaje); White papers sobre reguladores ZVS; Planos mecánicos; Archivos de diseño de la placa de evaluación.

Especificaciones técnicas
  • Referencia: PI3302-03-LGIZ
  • Familia de producto: ZVS Buck Regulator (PI33/34xx)
  • Tensión de entrada ejemplo: 24 V (la serie soporta 8–36 V; algunas variantes 36–60 V)
  • Tensión de salida típica: 5 V (rango 1–16 V)
  • Corriente de salida máxima: 15 A
  • Encapsulado: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
  • Temperatura de funcionamiento: -40°C (LGIZ); opción LGMZ hasta -55°C
  • Eficiencia: >96% pico (24 Vin → 12 Vout); >95% pico (12 Vin → 5 Vout)
  • Topología: ZVS-Buck HV de alta eficiencia
  • Funciones: sincronización, soft-start & tracking ajustables, operación CV/CC, compartición de corriente, intercalado de dos fases
  • Protecciones: OVLO/UVLO, OVP, OTP
  • Plazo típico de entrega: 28 semanas
  • Pedido mínimo: 10
