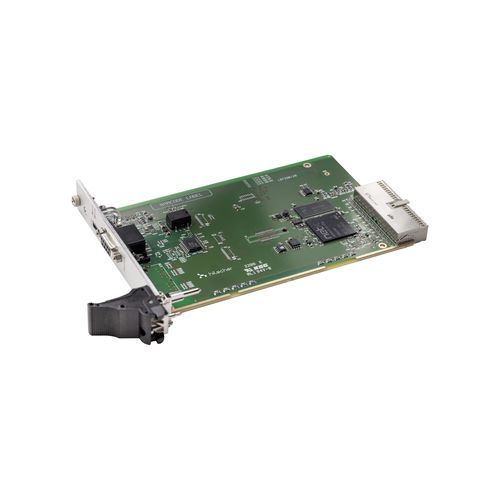

Tarjeta CompactPCI para bus de campo CIFX 80-DP

USBRS-485PROFIBUS DP

Nombre del producto
La CIFX 80-DP es una tarjeta PC CompactPCI para PROFIBUS DP que proporciona comunicación en tiempo real para la automatización basada en PC (configurable como Maestro o Esclavo). La tarjeta integra la tecnología netX de Hilscher y ejecuta la pila de protocolos de forma autónoma.

Descripción general
La familia de tarjetas cifX es un estándar unificado que soporta sistemas Real-Time Ethernet y Fieldbus para la automatización en PC. La pila de protocolo se ejecuta en la tarjeta y los datos de proceso se intercambian con el host mediante memoria dual-port (DPM) o DMA. Todas las tarjetas cifX comparten controladores y herramientas; el protocolo puede cambiarse cargando otro firmware. Varias opciones de hardware y herramientas software facilitan la integración en entornos industriales.

Puntos destacados

• Tarjeta PC CompactPCI universal PROFIBUS DP (Maestro o Esclavo)
• Interfaz de usuario uniforme para todos los protocolos y formatos
• Integración sencilla gracias a la amplia variedad de controladores
• Acceso a datos mediante Dual-Port Memory o DMA
• Rango de temperatura de funcionamiento hasta +70 °C

Protocolos compatibles

• PROFIBUS DP Maestro
• PROFIBUS DP Esclavo

Especificaciones técnicas

• Nombre del producto: CIFX 80-DP
• Número de pieza: 1280.410
• Descripción breve: Tarjeta PC cifX CompactPCI para PROFIBUS DP (Maestro o Esclavo) / dispositivo PROFIBUS MPI
• Función: Interfaz de comunicación para CompactPCI y PROFIBUS
• Controlador de comunicación: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash EPROM serie
• Tensión de alimentación: +3,3 V DC ±5 %
• Corriente máxima (típica): 650 mA (a 3,3 V)
• Alimentación: vía bus CompactPCI
• Tipo de bus: CompactPCI
• Acceso a datos: DPM o DMA
• Tamaño memoria dual-port: 64 KB
• Ancho de datos: 32 bits
• Velocidad del bus: 33 MHz
• Estándar de comunicación: PROFIBUS
• Tipo de interfaz: RS-485 aislada
• Conector PROFIBUS: D-Sub hembra, 9 pines
• Tensión de aislamiento: 1000 V DC (prueba 1 min)
• Interfaz de diagnóstico: USB (Mini B, 5 pines)
• LEDs: SYS (sistema), COM (comunicación, duo LED)
• Temperatura de funcionamiento: -20 °C … +70 °C (flujo de aire 0,5 m/s)
• Temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: 10 % … 95 % HR, sin condensación
• Entorno (UL): Grado de contaminación 2 para uso conforme a UL
• Altitud: 0 m … 2000 m
• Dimensiones (L x A x H): 162,5 mm x 100 mm x 20 mm
• Montaje: Ranura CompactPCI (3,3 V)
• Software de configuración: SYCON.net (maestro y esclavo), netX Configuration Tool (esclavo)
• RoHS: Sí
• Certificación UL: UL 508 (UL-File-Nr. E221530)
• CE: Sí
• UKCA: Sí
• Norma de emisión: EN 55011 / EN BS 55011
• Normas de inmunidad: EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 y EN 61000-6-2 (industrial)
