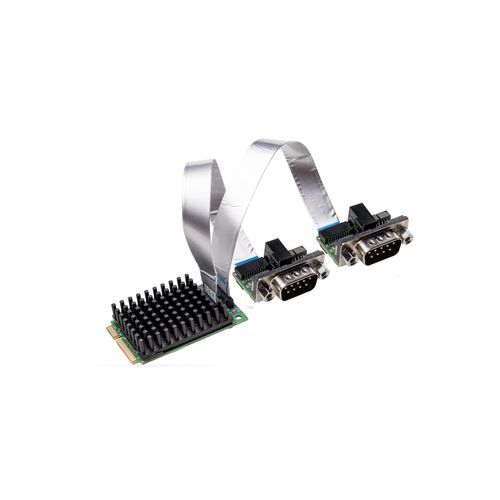

Tarjeta de comunicación PCI Express DMA CIFX 90E-2COETF

con salida doble

Descripción
La familia de tarjetas PC cifX constituye un estándar unificado que soporta sistemas Real-Time Ethernet y fieldbus para automatización basada en PC. Las pilas de protocolos se ejecutan de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante Dual-Port Memory o DMA. La estrategia común de la plataforma cifX garantiza el mismo controlador y herramientas para todos los protocolos y formatos de tarjeta. La tecnología netX permite implementar protocolos Real-Time Ethernet en un único hardware y cambiar el protocolo cargando un firmware distinto.

Puntos clave

• Dos interfaces CANopen (configurables como Master o Slave) en una sola ranura Mini PCI Express
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia gama de controladores
• Acceso a datos mediante Dual-Port Memory o acceso directo a memoria (DMA)
• Incluye cable de red separado opcional (15 cm o 30 cm)
• Versiones con temperatura de funcionamiento ampliada hasta +70 °C

Detalles del producto
Tipo: Tarjeta PC Mini PCI Express 2 canales - CANopen/CANopen
Familia: cifX (tarjetas PC cifX)
Modo CANopen: Master o Slave
Acceso host: Dual-Port Memory o DMA (acceso directo a memoria)
Interfaz de red: cable separado disponible (15 cm o 30 cm)
Temperatura de funcionamiento: versiones ampliadas hasta +70 °C
Controlador: controlador unificado cifX para todos los protocolos y formatos
Opciones de hardware: NVRAM adicional, varios cables y conectores M-12, versiones de 2 canales con o sin disipador según modelo

Protocolos soportados

• CANopen Master
• CANopen Slave

Versiones y códigos de producto
Nombre | Código producto | Breve descripción
CIFX 90E-2CO\ET\F | 1293.504 | Tarjeta PC Mini PCI Express 2 canales - CANopen/CANopen
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Dos licencias Master
CIFX 90E-2CO\ET\F/30 | 1293.504/30 | Tarjeta Mini PCI Express 2 canales con rango de temperatura ampliado, incluye cable de 30 cm

Especificaciones técnicas

• Factor de forma: Mini PCI Express (half-size)
• Canales: 2 canales CANopen (configurables Master o Slave)
• Memoria / acceso host: Dual-Port Memory y soporte DMA
• Compatibilidad de controladores: controlador unificado cifX para todos los protocolos y formatos
• Firmware: basado en netX, permite el cambio de protocolo por firmware
• Opciones de hardware: cables separados (15 cm / 30 cm), NVRAM opcional, versión para temperatura ampliada
• Interfaces físicas: conectores M-12 disponibles como opción
• Rango de operación: hasta +70 °C (para versiones ampliadas)
• Aplicación típica: comunicación para automatización basada en PC, integración multiprotocolo
