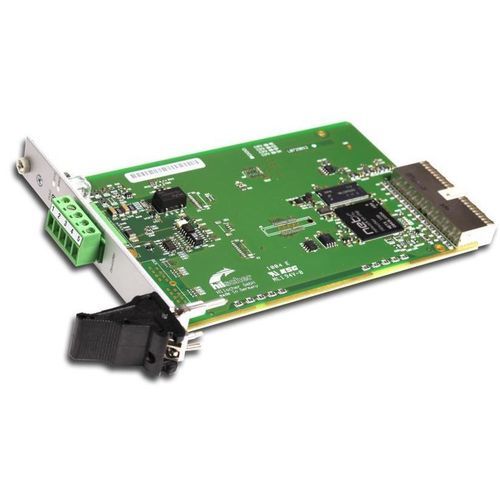

Tarjeta CompactPCI para bus de campo CIFX 80-DN

USBDeviceNet

Resumen del producto La familia de tarjetas PC cifX ofrece un estándar unificado para redes Ethernet en tiempo real y Fieldbus en automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante memoria dual-port (DPM) o DMA (acceso directo a memoria). La tecnología netX permite soportar múltiples protocolos en un único hardware cambiando el firmware. Las opciones de hardware (longitudes de cable, conectores M-12, NVRAM opcional, rango de temperatura ampliado, tarjetas de 2 canales, interfaces de red separadas) permiten adaptar la tarjeta a distintas aplicaciones industriales.

Puntos destacados

• Tarjeta PC DeviceNet universal configurable como Maestro o Esclavo
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Amplio soporte de drivers y C-Toolkit gratuito para integración sencilla
• Acceso a datos vía memoria dual-port (DPM) o DMA
• Rango de temperatura de funcionamiento hasta +70 °C (con flujo de aire)

Protocolos compatibles

• DeviceNet Master
• DeviceNet Slave

Datos técnicos (tabla extraída) Nombre del producto: CIFX 80-DN
Número de pieza: 1280.510
Descripción breve: Tarjeta PC cifX Compact PCI DeviceNet Maestro o Esclavo
Función: Interfaz de comunicación con Compact PCI e interfaz DeviceNet
Controlador de comunicación - Tipo: netX 100
Memoria integrada - RAM: 8 MB SDRAM
Memoria integrada - FLASH: 4 MB serial Flash EPROM
Alimentación - Tensión de suministro: +3.3 V DC ±5 %
Alimentación - Corriente máxima (típ.): 650 mA (a 3,3 V)
Conector: vía bus Compact PCI
Interfaz del sistema - Tipo de bus: Compact PCI
Acceso a datos: DPM o DMA (Direct Memory Access)
Tamaño memoria dual-port: 64 KB
Ancho de datos: 32 bit
Velocidad de transmisión: 33 MHz
Interfaz de comunicación - Estándar de comunicación: DeviceNet
Tipo de interfaz: ISO-11898 según la especificación DeviceNet, ópticamente aislada
Conector (DeviceNet): COMBICON, macho, 5 pines
Tensión de aislamiento: 1000 V DC (probado 1 minuto)
Interfaz de diagnóstico - Tipo: USB
Conector de diagnóstico: Mini B USB Plug, 5 pines
Indicadores - LED: SYS (LED de estado del sistema), MNS (LED de estado de red del módulo duo)
Condiciones ambientales permitidas - Rango de temperatura de funcionamiento: -20 °C ... +70 °C (flujo de aire durante la medida: 0,5 m/s)
Rango de temperatura de almacenamiento: -40 °C ... +85 °C
Humedad: 10 % … 95 % humedad relativa, sin condensación
Entorno: Para uso conforme a UL: el dispositivo debe utilizarse en un entorno de contaminación grado 2.
Altitud: 0 m … 2000 m
Dispositivo - Dimensiones (L x A x H): 162,5 mm x 100 mm x 20 mm
Montaje/Instalación: Ranura Compact PCI (3,3 V)
Configuración: Software de configuración para Maestro y Esclavo: SYCON.net; Software de configuración Esclavo: netX Configuration Tool
Conformidad - RoHS: Sí
Certificación UL: UL (dispositivo certificado según UL 508) - Archivo UL: UL-File-Nr. E221530
Conformidad con directivas EMC - Marcado CE: Sí; Marcado UKCA: Sí; Emisión: EN 55011 / EN BS 55011; Inmunidad: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2

Especificaciones / especificaciones técnicas

• Nombre del producto: CIFX 80-DN
• Número de pieza: 1280.510
• Protocolo: DeviceNet (Maestro o Esclavo)
• Controlador: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash EPROM
• Memoria dual-port: 64 KB
• Ancho de datos: 32 bit
• Bus host: Compact PCI (3,3 V), velocidad 33 MHz
• Tensión de alimentación: +3.3 V DC ±5 %, corriente típica 650 mA
• Interfaz DeviceNet: ISO-11898, ópticamente aislada; conector COMBICON macho 5 pines
• Tensión de aislamiento: 1000 V DC (1 minuto)
• Diagnóstico: conector USB Mini B
• LEDs: SYS y MNS
• Temperatura de funcionamiento: -20 °C a +70 °C (con flujo de aire 0,5 m/s)
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad: 10–95 % HR, sin condensación
• Dimensiones: 162,5 x 100 x 20 mm; montaje en ranura Compact PCI (3,3 V)
• Normas/Aprobaciones: Cumple RoHS; UL 508 (UL-File E221530); EMC: EN 55011, serie EN 61000, EN 61000-6-2
