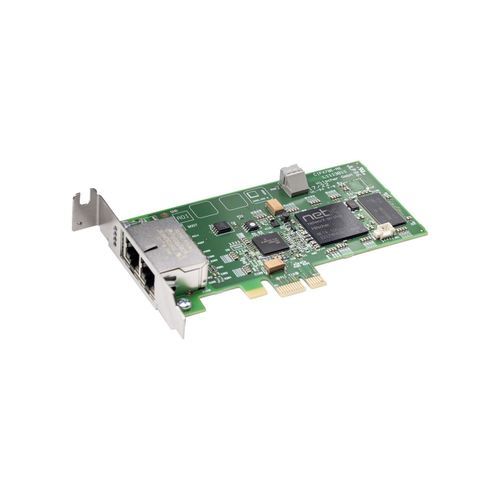

Tarjeta de comunicación PCI Express DMA CIFX 70E-RE

digitalcon salida doblecon procesador E/S

Resumen
La familia de tarjetas PC cifX ofrece un estándar unificado para la automatización basada en PC, compatible con todos los sistemas Real-Time Ethernet y buses de campo. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y el intercambio de datos de proceso con el host se realiza mediante Dual-Port-Memory (DPM) o DMA. La tecnología netX de Hilscher permite implementar múltiples protocolos Real-Time Ethernet en una única plataforma hardware; el cambio de protocolo se efectúa cargando un firmware distinto. Las opciones hardware incluyen conectores M12, NVRAM adicional, rango de temperatura ampliado, variantes de 2 canales e interfaces de red remotas. Está disponible una amplia gama de controladores de dispositivo y un C-Toolkit gratuito para la integración.

Características clave

• Tarjeta PC Real-Time Ethernet universal (Master o Slave)
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Amplio soporte de controladores para facilitar la integración
• Acceso a datos mediante Dual-Port-Memory (DPM) o DMA
• Número de ranura único ajustable con conmutador giratorio
• Funcionamiento hasta +65 °C (opción de temperatura ampliada)

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificaciones técnicas

• Nombre del producto: CIFX 70E-RE
• Número de referencia: 1259.100
• Descripción: tarjeta PCI Express perfil bajo cifX, Real-Time Ethernet Master o Slave
• Función: interfaz de comunicación con PCI Express y Ethernet
• Controlador de comunicación: netX 100
• RAM integrada: 8 MB SDRAM
• FLASH integrada: 4 MB Flash EPROM serial
• Tensión de alimentación: +3,3 V DC ±5%
• Corriente típica: 800 mA (a 3,3 V)
• Conector: vía bus PCI Express
• Tipo de bus: PCI Express x1 (One Lane)
• Acceso a datos: DPM o DMA
• Tamaño dual-port memory: 64 KB
• Ancho de datos: 32 bit
• Velocidad de transmisión: 2 GBit/s
• Estándar Ethernet: 10BASE-T / 100BASE-TX (aislado)
• Conectores Ethernet: 2 x RJ45
• Tensión de aislamiento: 1000 V DC (ensayo 1 min)
• LEDs: SYS, COM0, COM1, RJ45 ch0/ch1 Link/Activity
• Elemento de operación: conmutador giratorio para número de ranura (ID tarjeta)
• Temperatura de funcionamiento: 0 °C a +65 °C (flujo de aire 0,5 m/s durante la medida)
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad: 10 % – 95 % HR, sin condensación
• Altitud: 0 m – 2000 m
• Dimensiones (L x A x H): 119 mm x 69 mm x 18,5 mm
• Software de configuración: SYCON.net (master/slave), netX Configuration Tool (slave)
• RoHS: Sí
• UL: Certificada según UL 508 (UL-File-Nr. E221530)
• Conformidad: CE, UKCA
• EMC / Normas: EN 55011; Inmunidad: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2
