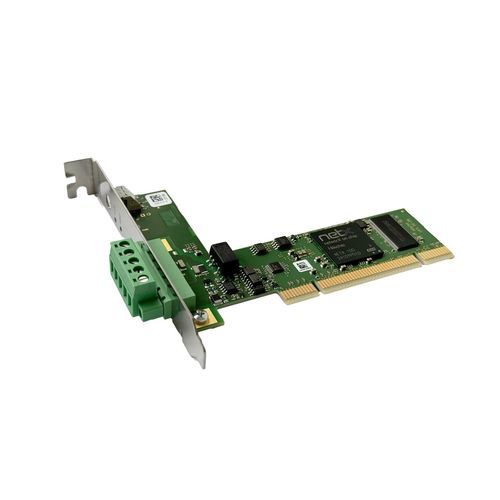

Tarjeta de interfaz de comunicación PC/104 CIFX 50-DN

PCI-104DeviceNetindustrial

Producto
La CIFX 50-DN es una tarjeta PCI para comunicaciones DeviceNet, con gestión autónoma del protocolo en la tarjeta y intercambio de datos de proceso con el equipo anfitrión mediante memoria de doble puerto (DPM) o DMA. Todas las tarjetas CIFX comparten un enfoque común de controladores y herramientas para una integración uniforme entre protocolos y formatos. Están disponibles múltiples opciones de hardware: longitudes de cable diferentes, conectores M12, NVRAM opcional, variantes de temperatura ampliada, tarjetas de 2 canales e interfaces de red separadas. Una amplia gama de controladores y un C-Toolkit gratuito facilitan la integración de software.

Aspectos destacados

• Tarjeta PCI DeviceNet universal (Maestro o Esclavo)
• Interfaz de usuario coherente para todos los protocolos y formatos CIFX
• Amplio soporte de controladores para integración sencilla
• Acceso a datos vía Dual-Port Memory o Direct Memory Access (DMA)
• Número de ranura único configurable mediante interruptor giratorio
• Diseñada para rango de temperatura de funcionamiento extendido hasta 70 °C

Protocolos compatibles

• DeviceNet Master
• DeviceNet Slave

Especificaciones técnicas

• Nombre del producto: CIFX 50-DN
• Número de pieza: 1250.510
• Descripción breve: Tarjeta PCI para DeviceNet (Maestro o Esclavo)
• Función: Interfaz de comunicación (PCI a DeviceNet)
• Controlador de comunicación: netX 100
• Memoria integrada: 8 MB SDRAM; 4 MB Flash EPROM serie
• Interfaz sistema: Bus PCI; Frecuencia 33 MHz; Anchura de datos 32 bits; Acceso a datos vía DPM o DMA
• Interfaz de comunicación: Conforme a DeviceNet; Tipo de interfaz ISO-11898 según especificación DeviceNet, aislamiento óptico
• Tensión de aislamiento: 1000 V DC (probado 1 minuto)
• Conector: COMBICON macho, 5 pines
• Alimentación: +3,3 V DC ±5%; Corriente máxima típica 650 mA (a 3,3 V); Alimentación vía bus PCI
• Indicadores: LED SYS (sistema) y MNS (Module Network Status duo-LED)
• Elemento de operación: Interruptor giratorio para número de ranura (ID de tarjeta)
• Condiciones de funcionamiento: Temperatura -20 °C a +70 °C (flujo de aire 0,5 m/s durante la medida); Almacenamiento -40 °C a +85 °C; Humedad 10%–95% HR sin condensación; Grado de contaminación 2 para uso conforme a UL
• Altitud: 0 m a 2000 m
• Dimensiones (L x A x H): 120 mm x 86 mm x 18,5 mm (revisión hardware 5 y superiores)
• Montaje: Ranura PCI (3,3 V)
• Conformidad: RoHS Sí; EMC/CE Sí; UKCA Sí
• Norma de emisión EMC: EN 55011 / EN BS 55011
• Normas de inmunidad EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (industriales)
• Certificación UL: Certificado según UL 508; número de expediente UL E221530
• Software de configuración: SYCON.net (Master y Slave); netX Configuration Tool (Slave)
