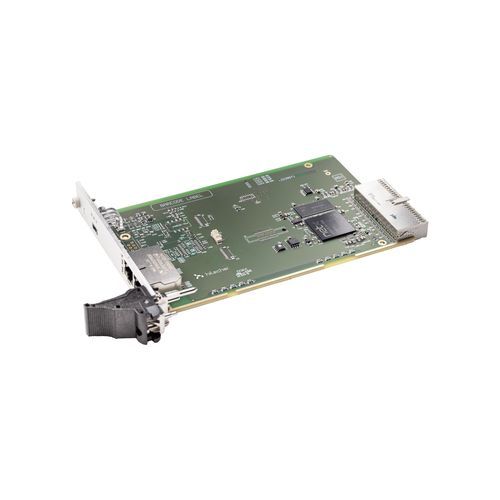

Tarjeta CompactPCI Modbus CIFX 80-RE

Etherneten serie

Descripción
La familia de tarjetas PC cifX ofrece un estándar unificado para Ethernet en tiempo real y Fieldbus en automatización basada en PC. La pila de protocolo se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante memoria dual-port (DPM) o DMA. La plataforma netX permite cambiar el protocolo cargando un firmware distinto y garantiza un conjunto común de controladores y herramientas para todos los protocolos y formatos de tarjeta. Variantes de hardware (longitudes de cable, conectores M12, NVRAM adicional, rango de temperatura ampliado, tarjetas de 2 canales, interfaces de red separadas) permiten integraciones ajustadas a la aplicación.

Puntos destacados

• Tarjeta de comunicación CompactPCI para Ethernet en tiempo real (Master o Slave)
• Herramientas de configuración unificadas (SYCON.net / netX Configuration Tool)
• Acceso a datos mediante memoria dual-port o acceso directo a memoria (DMA)
• Opciones de hardware flexibles y temperatura de funcionamiento hasta +70 °C
• Amplio soporte de controladores y C-Toolkit gratuito para integración

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificaciones técnicas

• Nombre del producto: CIFX 80-RE
• Número de pieza: 1280.100
• Descripción: Tarjeta PC cifX CompactPCI para Ethernet en tiempo real Master o Slave
• Función: Interfaz de comunicación CompactPCI y Ethernet
• Controlador de comunicación: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB Flash serial EPROM
• Tensión de alimentación: +3,3 V DC ±5 %
• Corriente típica: 650 mA (a 3,3 V)
• Conector alimentación/sistema: vía bus CompactPCI
• Tipo de bus: CompactPCI (3,3 V)
• Acceso a datos: DPM o DMA
• Tamaño memoria dual-port: 64 KB
• Ancho de datos: 32 bit
• Frecuencia del bus: 33 MHz
• Estándar de comunicación: Ethernet
• Interfaz: 10BASE-T / 100BASE-TX, aislada
• Conectores Ethernet: 2 x RJ45
• Tensión de aislamiento: 1000 V DC (1 min)
• Interfaz de diagnóstico: USB Mini-B (5 pines)
• LEDs: SYS, COM0, COM1; LEDs de canal RJ45 (enlace/actividad)
• Temperatura de funcionamiento: 0 °C a +70 °C (con flujo de aire 0,5 m/s)
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad: 10 % a 95 % HR, sin condensación
• Grado de contaminación: 2 (entorno)
• Altitud: 0 m a 2000 m
• Dimensiones (L×A×H): 162,5 mm × 100 mm × 20 mm
• Montaje: Ranura CompactPCI (3,3 V)
• Software de configuración: SYCON.net (master & slave), netX Configuration Tool (slave)
• RoHS: Sí
• UL: Certificado según UL 508 (UL-File-Nr. E221530)
• EMC / Conformidad: CE, UKCA
• Emisión: EN 55011 / EN BS 55011
• Inmunidad: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (entornos industriales)
