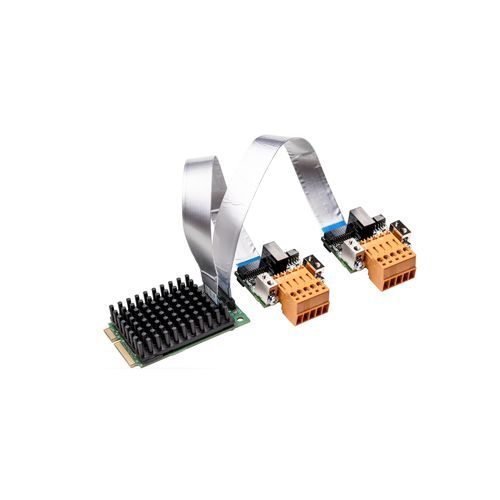

Tarjeta de comunicación PCI Express DMA CIFX 90E-2DNETF

con salida doble

Descripción general
La familia de tarjetas PC cifX es un estándar unificado que soporta sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta PC y los datos de proceso se intercambian con el host mediante Dual-Port Memory o DMA. Gracias a la estrategia de plataforma Hilscher, todas las tarjetas PC usan el mismo controlador y herramientas independientemente del protocolo y del formato de la tarjeta. La tecnología netX de Hilscher permite implementar todos los protocolos Real-Time Ethernet en un único hardware; el protocolo se puede cambiar cargando un firmware distinto.

Puntos destacados

• Dos interfaces DeviceNet (configurables como Master o Slave) en una sola ranura Mini PCI Express
• Interfaz de usuario y conjunto de herramientas uniformes para todos los protocolos y formatos
• Integración sencilla gracias a una amplia gama de controladores
• Acceso a datos mediante Dual-Port Memory o DMA
• Cable de red separado disponible (15 cm o 30 cm)
• Variante con temperatura extendida disponible hasta 70 °C

Protocolos soportados

• DeviceNet Master
• DeviceNet Slave

Detalles del producto (tabla)
Nombre del producto — CIFX 90E-2DN\ET\F
Código de producto — 1293.514
Descripción breve — Tarjeta PC Mini PCI Express de 2 canales - DeviceNet/DeviceNet
NXLIC-MASTER 2 LICENCIAS — 8212.000 — Dos licencias Master
CIFX 90E-2DN\ET\F/30 — 1293.514/30 — Tarjeta PC Mini PCI Express de 2 canales - DeviceNet/DeviceNet con rango de temperatura extendido, incluye cable de 30 cm

Información adicional
La familia cifX ofrece numerosas opciones de hardware: cables de diferentes longitudes, conectores M12, NVRAM adicional, variantes para rango de temperatura extendido, tarjetas de 2 canales e interfaces de red separadas. Está disponible un completo conjunto de controladores de dispositivo y un C-Toolkit gratuito.

Características / especificaciones técnicas

• Formato: Mini PCI Express (ranura única)
• Dos canales DeviceNet (configurables como Master o Slave)
• Acceso a datos: Dual-Port Memory o DMA
• Interfaz de red separada disponible (cable 15 cm o 30 cm)
• Opciones de hardware: longitudes de cable diferentes, conectores M12, NVRAM adicional
• Rango de temperatura extendido disponible hasta 70 °C (variante /30 incluye cable de 30 cm)
• Código de producto principal: 1293.514 (variante 1293.514/30)
• Compatibilidad: forma parte de la familia cifX (mismos controladores y herramientas para todos los protocolos/formatos)
