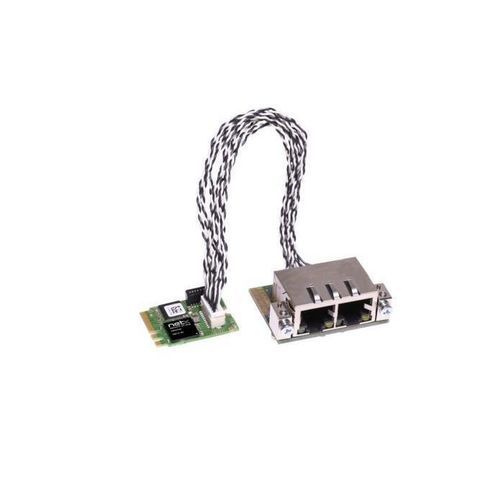

Tarjeta de interfaz de comunicación PC/104 CIFX M223090AE-REF

M.2EtherNet/IPModbus TCP

Descripción del producto
La familia de tarjetas PC cifX proporciona una plataforma de hardware y software unificada para la comunicación en automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta (tecnología netX) y los datos de proceso se intercambian con el host mediante Dual-Port-Memory o DMA. Todas las tarjetas cifX comparten controladores y herramientas Hilscher comunes, permitiendo cambiar el protocolo cargando un firmware diferente y simplificando la integración en redes Real-Time Ethernet y Fieldbus.

Aspectos destacados

• Las tarjetas PC multiprotocolo más pequeñas del mercado de automatización
• Solución de hardware única para todos los protocolos Real-Time Ethernet (cambio de protocolo por firmware)
• Interfaz de usuario y familia de controladores comunes para una integración sencilla
• Interfaz de red desmontable (15 cm o 20 cm) para instalación flexible
• Características opcionales: conectores M-12, NVRAM adicional, variantes de 2 canales
• Rango de temperatura de funcionamiento ampliado hasta 70 °C

Protocolos compatibles

• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido
Nombre del producto | Número de pieza | Breve descripción
cifX M223090AE-RE\F | 1443.101 | Tarjeta PC M.2 2230 Key A+E - Ethernet tiempo real

Especificaciones técnicas

• Factor de forma: M.2 2230 Key A+E
• Número de pieza: 1443.101
• Ejecución del protocolo: autónoma en la tarjeta (tecnología netX)
• Interfaz host: Dual-Port-Memory o DMA (Direct Memory Access)
• Interfaz de red desmontable disponible (15 cm o 20 cm)
• Características opcionales: conectores M-12, NVRAM adicional, tarjetas de 2 canales
• Temperatura de funcionamiento: rango ampliado hasta 70 °C
• Software: familia de controladores Hilscher común y C-Toolkit gratuito disponibles
• Capacidad multiprotocolo: protocolo seleccionable mediante cambio de firmware
