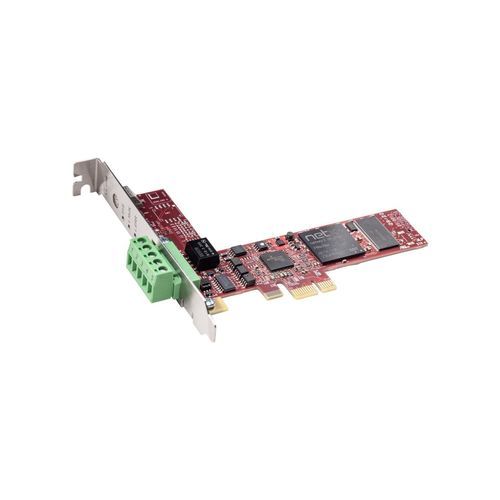

Tarjeta de comunicación PCI Express digital CIFX 50E-CC

con procesador E/S

Descripción del producto
La Hilscher CIFX 50E-CC es una tarjeta de comunicación para PC en PCI Express x1 que proporciona la función CC-Link Slave. Integra un controlador de comunicación netX 100 y ejecuta la pila de protocolos de forma autónoma en la tarjeta. Los datos de proceso se intercambian con el host mediante Dual-Port Memory (DPM) o acceso directo a memoria (DMA). La tecnología netX de Hilscher permite ejecutar distintos protocolos Ethernet en tiempo real sobre la misma plataforma hardware mediante la carga de firmware específico, y los controladores y herramientas son uniformes para todos los protocolos y formatos de tarjeta.

Aspectos destacados

• Soporte CC-Link Slave (V2.0 y V1.1)
• Interfaz de usuario y controladores uniformes
• Integración sencilla gracias a la amplia disponibilidad de controladores
• Acceso a datos mediante DPM o DMA
• Número de ranura único asignable por conmutador giratorio

Protocolos soportados

• CC-Link Slave (V2.0, V1.1)

Datos técnicos (selección)

• Nombre de producto: CIFX 50E-CC
• Número de referencia: 1251.740
• Descripción breve: Tarjeta PC cifX PCI Express CC-Link Slave
• Función: Interfaz de comunicación PCI Express y CC-Link
• Controlador de comunicación: netX 100
• Memoria integrada: 8 MB SDRAM; 4 MB Flash EPROM serie
• Interfaz sistema (bus): PCI Express x1 (One Lane)
• Velocidad de transmisión: 2 GBit/s
• Acceso a datos: DPM o DMA (desde HW Rev. 3)
• Ancho de datos: 32 bit
• Estándar de comunicación: CC-Link
• Interfaz de red: RS-485, aislado ópticamente; conector COMBICON de 5 pines
• Tensión de aislamiento: 1000 V DC (probado 1 minuto)
• Tensión de alimentación: +3,3 V DC ±5 %; corriente típica ≈ 800 mA
• Alimentación: a través del bus PCI Express
• Indicadores LED: SYS, L RUN (duo LED), L ERR (duo LED)
• Elemento de operación: conmutador giratorio para número de ranura (ID de tarjeta)
• Temperatura de operación: 0 °C a +60 °C (medición con flujo de aire 0,5 m/s)
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad: 10 % a 95 % HR, sin condensación
• Altitud: 0 m a 2000 m
• Dimensiones (L x A x H): 120 x 89.9 x 18.5 mm (desde HW rev. 3)
• Montaje: ranura PCI Express x1 (3,3 V)
• Conformidad: RoHS, CE, UKCA
• Emisión EMC: EN 55011 / EN BS 55011
• Normas de inmunidad: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 (industrial)
• UL: Certificada según UL 508 (UL-File-Nr. E221530)

Configuración y pedido

• Software de configuración: SYCON.net o netX Configuration Tool
• Asignación de número de ranura mediante conmutador giratorio
• Número de pieza para pedido: 1251.740
