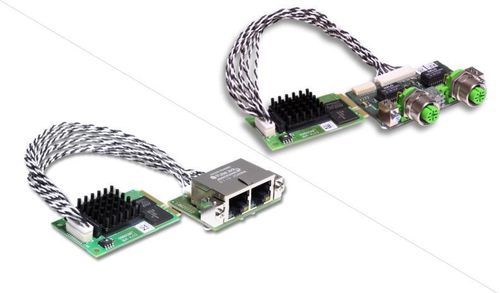

Tarjeta de comunicación PCI Express CIFX 90E-REF series

Visión general
La familia de tarjetas PC cifX es el estándar unificado que soporta todos los sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante Dual-Port Memory (DPM) o DMA. Todas las tarjetas PC utilizan el mismo controlador y las mismas herramientas, independientemente del protocolo y del formato de la tarjeta. La tecnología netX permite implementar todos los protocolos Real-Time Ethernet con un único hardware y cambiar de protocolo cargando un firmware distinto.

Puntos destacados

• Tarjeta PC Real-Time Ethernet universal (Master o Slave)
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia gama de controladores
• Acceso a los datos mediante memoria de doble puerto (DPM) o acceso directo a memoria (DMA)
• Incluye interfaz de red separada (15 cm o 20 cm) - opcional con conector M12

Descripción ampliada
La familia cifX ofrece numerosas opciones de hardware: cables de distintas longitudes, conectores M12, NVRAM adicional, rango de temperatura extendido, tarjetas de 2 canales o interfaces de red separadas. Está disponible una amplia gama de controladores de dispositivo y un C-Toolkit gratuito. La expansión continua del portafolio cifX incluye nuevos estándares, protocolos y formatos (por ejemplo M.2, mini PCIe half size, CC-Link IE Field) para satisfacer los requisitos del mercado.

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Tabla técnica (extracto)
Nombre del producto: CIFX 90E-RE\F
Ref.: 1291.100
Descripción breve: Tarjeta PC cifX Mini PCI Express para Real-Time Ethernet Master o Slave - con conector para cable Ethernet para interfaz de ensamblaje Ethernet (AIFX-RE)
Función: Interfaz de comunicación con Mini PCI Express e interfaz Ethernet
Controlador de comunicación: netX 100
Memoria integrada: 8 MB SDRAM; Flash EPROM serial 4 MB
Alimentación: +3,3 V DC ±5 %, Corriente típica: 800 mA (a 3,3 V)
Conector: A través del bus Mini PCI Express (puerto single-lane)
Acceso a datos: DPM o DMA (acceso directo a memoria), a partir de la revisión hardware A
Tamaño DPM: 64 KB, ancho de datos: 32 bits, velocidad de bus: 33 MHz
Interfaz de comunicación Ethernet: 10BASE-T/100BASE-TX aislado; conector de cable Ethernet X4 (JST BM20B-SRDS-G-TFC, paso 1,0 mm) para conectar AIFX-RE
Indicadores/LED: LED SYS (estado del sistema)
Rango de temperatura de funcionamiento: 0 °C ... +55 °C (con flujo de aire 0,5 m/s); Temperatura de almacenamiento: -40 °C ... +85 °C
Humedad: 10% …95% HR, sin condensación; Altitud de uso: 0 m … 2000 m
Dimensiones: 51 mm x 30,2 ±0,1 mm x 11 mm; Montaje: conector Mini PCI Express (3,3 V), X1/X2 = single-lane
Configuración: Software SYCON.net y herramienta de configuración netX
Conformidad: RoHS: Sí; Certificación UL: UL 508 (Archivo UL n.º E221530)
EMC: Marcado CE y UKCA; emisiones EN 55011; inmunidad EN 61000-4-x y EN 61000-6-2 (entornos industriales)

Características / especificaciones técnicas

• Formato: Mini PCI Express (puerto single-lane)
• Controlador: netX 100
• Memoria: 8 MB SDRAM, 4 MB Flash EPROM serial
• Interfaz de red: 10/100Base-TX aislado, conector para AIFX-RE
• Acceso a datos del host: Dual-Port Memory (DPM) o DMA
• Tamaño DPM: 64 KB, bus de datos de 32 bits
• Alimentación: +3,3 V DC ±5 %, consumo típico 800 mA
• Temperatura de funcionamiento: 0 °C ... +55 °C (con ventilación adecuada)
• Dimensiones: 51 x 30,2 x 11 mm
• Software de configuración: SYCON.net; herramienta de configuración netX
• Certificaciones: RoHS, UL 508, EMC (CE/UKCA)
