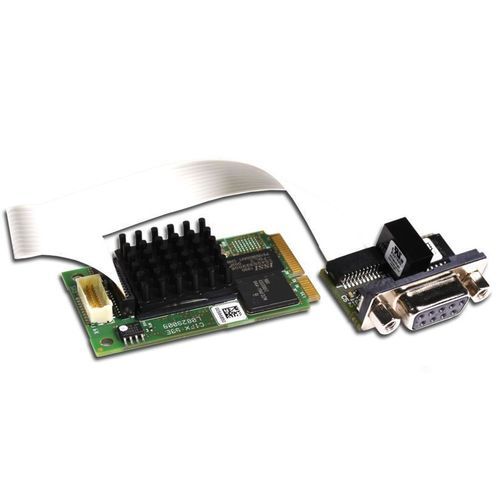

Tarjeta de comunicación PCI Express con procesador E/S CIFX 90E-DPF

Descripción
La familia de tarjetas PC cifX es el estándar unificado que soporta sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta PC y los datos de proceso se intercambian con el host mediante memoria Dual-Port (DPM) o DMA. Todas las tarjetas PC utilizan el mismo controlador y herramientas gracias a la estrategia de plataforma Hilscher. La tecnología netX permite múltiples protocolos Real-Time Ethernet en el mismo hardware; el protocolo se cambia cargando un firmware distinto. Hay varias opciones de hardware disponibles (longitudes de cable, conectores M12, NVRAM adicional, rango de temperatura extendido, tarjetas de 2 canales, interfaces de red separadas). Se dispone de una amplia gama de controladores y de un C-Toolkit gratuito.

Puntos destacados

• Tarjeta PC universal PROFIBUS DP (Master o Slave)
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a la gran variedad de controladores
• Acceso a datos mediante Dual-Port Memory (DPM) o acceso directo a memoria (DMA)
• Incluye una interfaz de red separada (15 cm o 30 cm)

Protocolos compatibles

• PROFIBUS DP Master
• PROFIBUS DP Slave

Datos técnicos (tabla)
Nombre del producto: CIFX 90E-DP\F
Número de referencia: 1291.410
Descripción breve: Tarjeta PC cifX Mini PCI Express PROFIBUS DP Master o Slave o dispositivo PROFIBUS MPI - con conector de cable fieldbus para la interfaz de montaje PROFIBUS (AIFX-DP)
Función: Interfaz de comunicación con Mini PCI Express e interfaz PROFIBUS
Controlador de comunicación: netX 100
RAM: 8 MB SDRAM
FLASH: 4 MB Flash EPROM serial
Tensión de alimentación: +3,3 V CC ±5 %
Corriente máxima (típica): 600 mA (a 3,3 V)
Conector: vía bus Mini PCI Express
Tipo de bus: Mini PCI Express, puerto de un carril
Acceso a datos: DPM o DMA (Direct Memory Access), a partir de la revisión de hardware A
Tamaño de memoria Dual-Port: 64 KB
Ancho de datos: 32 bit
Velocidad de transmisión: 33 MHz
Estándar de comunicación: PROFIBUS
Tipo de interfaz: RS-485, aislada
Conector (fieldbus): Conector de cable Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), paso 1,0 mm) para conectar una interfaz de montaje PROFIBUS AIFX-DP
Indicadores: LED SYS (estado del sistema)
Rango de temperatura de funcionamiento: 0 °C ... +55 °C (flujo de aire durante la medida: 0,5 m/s)
Rango de temperatura de almacenamiento: -40 °C ... +85 °C
Humedad: 10 % … 95 % HR, sin condensación permitida
Entorno (UL): Para uso conforme a UL: el dispositivo debe utilizarse en un entorno de grado de contaminación 2
Altitud: 0 m … 2000 m
Dimensiones (L x W x H): 51 mm x 30.2 +/- 0.1 mm x 11 mm
Montaje/Instalación: Conector de sistema PCI Express Mini (3,3 V), X1/X2 = One-Lane
Software de configuración (master/slave): SYCON.net
Software de configuración (slave): netX Configuration Tool
Conformidad: RoHS = Sí
Certificación UL: UL 508 (UL-File-Nr. E221530)
EMC / CE / UKCA: CE = Sí, UKCA = Sí; Emisión: EN 55011 / EN BS 55011; Inmunidad: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Norma genérica: EN 61000-6-2 (entornos industriales)

Especificaciones técnicas

• Modelo: CIFX 90E-DP\F (Mini PCI Express)
• Número de referencia: 1291.410
• Fieldbus: PROFIBUS DP (Master o Slave)
• Controlador de comunicación: netX 100
• Memoria: 8 MB SDRAM, 4 MB Flash serial
• Interfaz host: Mini PCI Express, un carril, 33 MHz, ancho de datos 32 bits
• Intercambio de datos: Dual-Port Memory (64 KB) o DMA
• Alimentación eléctrica: 3.3 V DC ±5 %, típ. 600 mA
• Tamaño físico: 51 x 30.2 x 11 mm (Mini PCIe)
• Temperatura de funcionamiento: 0 °C a +55 °C; almacenamiento -40 °C a +85 °C
• Interfaz PROFIBUS RS-485 aislada (conector vía AIFX-DP)
• Herramientas de configuración: SYCON.net y netX Configuration Tool
• Aprobaciones UL y EMC: UL 508 (E221530), conforme CE/UKCA
