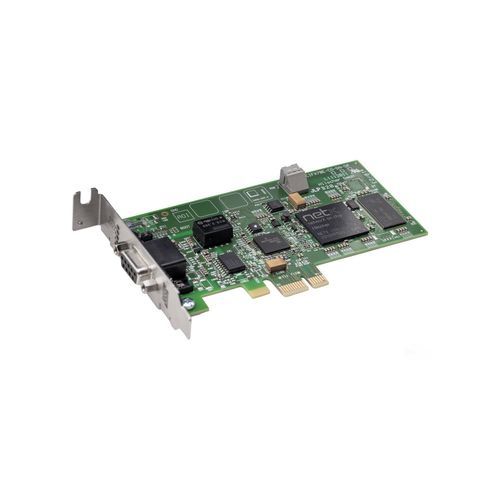

Tarjeta de comunicación PCI Express CIFX 70E-DP

Resumen
La familia de tarjetas PC cifX es el estándar unificado que soporta sistemas Real-Time Ethernet y Fieldbus para automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el host mediante Dual-Port Memory (DPM) o DMA. Todas las tarjetas cifX utilizan el mismo controlador y las mismas herramientas, independientemente del protocolo y del formato de tarjeta. La tecnología netX permite implementar varios protocolos Real-Time Ethernet en un único hardware mediante la carga de diferentes firmwares.

Características principales

• Tarjeta PC universal PROFIBUS DP (Maestro o Esclavo)
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Fácil integración gracias a una amplia gama de controladores
• Acceso a datos mediante memoria de doble puerto (DPM) o acceso directo a memoria (DMA)
• Número de ranura único asignable mediante selector giratorio
• Diseñada para un rango de temperatura de funcionamiento extendido hasta +65 °C (con flujo de aire)

Opciones de hardware y funcionalidades
Numerosas opciones de hardware disponibles: cables de diferentes longitudes, conectores M12, NVRAM adicional, configuraciones de 2 canales o interfaces de red separadas. También está disponible una amplia gama de controladores de dispositivo y un C-Toolkit gratuito para desarrollo e integración.

Protocolo compatible

• PROFIBUS DP Maestro
• PROFIBUS DP Esclavo

Tabla resumen
Nombre del producto: CIFX 70E-DP
Ref.: 1259.410
Descripción breve: Tarjeta cifX Low Profile PCI Express PROFIBUS DP Maestro o Esclavo o dispositivo PROFIBUS MPI
Función: Interfaz de comunicación con PCI Express e interfaz PROFIBUS

Especificaciones técnicas

• Controlador de comunicación: netX 100
• SDRAM integrada: 8 MB
• Memoria Flash: Flash EPROM serial de 4 MB
• Alimentación: +3,3 V DC ±5%
• Corriente típica: 800 mA (a 3,3 V)
• Conector alimentación/datos: a través del bus PCI Express (puerto de una sola pista)
• Acceso a datos: DPM o DMA (acceso directo a memoria)
• Tamaño memoria de doble puerto: 64 KB
• Ancho de datos: 32 bits
• Velocidad de transferencia interna: 2 Gbit/s
• Estándar de comunicación: PROFIBUS
• Tipo de interfaz PROFIBUS: RS-485, aislado
• Conector PROFIBUS: D-Sub hembra de 9 pines
• Tensión de aislamiento: 1000 V DC (probado 1 minuto)
• Indicadores/LED: SYS (LED estado sistema), COM (estado de comunicación, LED doble)
• Elemento operativo: selector giratorio de dirección del dispositivo (número de ranura)
• Rango de temperatura de funcionamiento: 0 °C … +65 °C (con flujo de aire 0,5 m/s)
• Rango de temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: humedad relativa 10% … 95%, sin condensación
• Entorno (conformidad UL): grado de contaminación 2
• Altitud de funcionamiento: 0 m … 2000 m
• Dimensiones (L x P x A): 119 mm x 69 mm x 18,5 mm
• Software de configuración Maestro/Esclavo: SYCON.net
• Herramienta de configuración Esclavo: herramienta de configuración netX
• Conformidad RoHS: Sí
• Certificación UL: Conforme a UL 508 (archivo UL n.º E221530)
• Marcados EMC y conformidad: CE y UKCA
• Emisiones: EN 55011 / EN BS 55011
• Inmunidad: EN 61000-4-2 (ESD), EN 61000-4-3 (RF), EN 61000-4-4 (burst), EN 61000-4-5 (sobretensión), EN 61000-4-6 (perturbaciones conducidas), EN 61000-4-8 (campo magnético), EN 61000-6-2 (entornos industriales)
• Productos relacionados / notas: licencia Master NXLIC-MASTER disponible (código de producto 8211.000)
