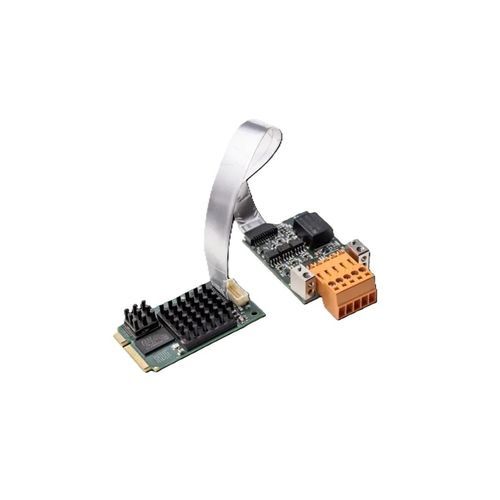

Tarjeta de comunicación PCI Express DMA CIFX 90E-CCETF

Descripción general
La familia de tarjetas PC cifX es un estándar unificado que admite sistemas Real-Time Ethernet y Fieldbus para automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta; los datos de proceso se intercambian con el host a través de Dual-Port-Memory o DMA. Todas las tarjetas cifX utilizan el mismo controlador y herramientas independientemente del protocolo y del formato de tarjeta. La tecnología netX permite ejecutar distintos protocolos Real-Time Ethernet en un mismo hardware; el protocolo puede cambiarse cargando un firmware distinto.

Puntos destacados

• Tarjeta PC Slave CC-Link V2.0 y V1.1
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia selección de controladores
• Acceso a datos mediante Dual-Port-Memory o DMA (acceso directo a memoria)
• Opción de interfaz de red separada (cable disponible en 15 cm o 30 cm)
• Diseñada para operación en rango de temperatura ampliado hasta 60 °C

Variantes / Tabla
Nombre del producto | Código de producto | Breve descripción
CIFX 90E-CC\ET\F | 1291.744 | Tarjeta PC para rango de temperatura ampliado Mini PCI Express - CC-Link
CIFX 90E-CC\ET\F/30 | 1291.744/30 | Tarjeta PC Mini PCI Express - CC-Link para rango de temperatura ampliado, incluye cable de 30 cm

Protocolo compatible

• CC-Link Slave

Características / Especificaciones técnicas

• Formato: Mini PCI Express (mini-PCIe)
• Función: tarjeta PC para comunicación en aplicaciones de automatización basada en PC
• Protocolo: CC-Link (Slave V2.0 y V1.1)
• Pila de protocolos ejecutada en la tarjeta (autónoma)
• Interfaz con el host: Dual-Port-Memory o DMA (acceso directo a memoria)
• Interfaz de red separada: opcional, longitudes de cable 15 cm o 30 cm
• Rango de temperatura ampliado: diseñada para operar hasta 60 °C
• Opciones de hardware disponibles: diferentes longitudes de cable, conectores M12, NVRAM adicional, tarjetas de 2 canales, interfaces de red separadas
• Soporte de software: amplia gama de controladores de dispositivo y C-Toolkit gratuito
• Familia cifX: compatibilidad con otros formatos y protocolos (p. ej. M.2, mini PCIe half size, CC-Link IE Field en productos relacionados)
• Variantes de producto (códigos): 1291.744 y 1291.744/30 (variante con cable de 30 cm)
