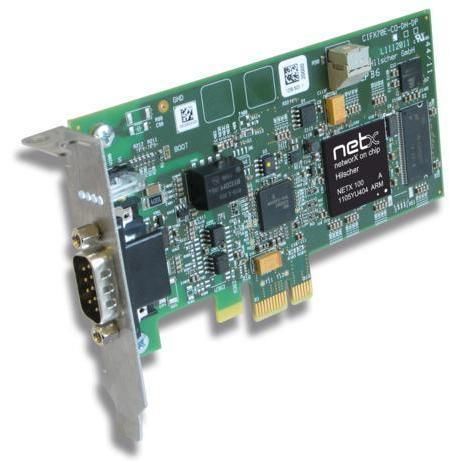

Tarjeta de comunicación PCI Express DMA CIFX 70E-CO

Descripción del producto
La CIFX 70E-CO es una tarjeta PCI Express de bajo perfil que proporciona comunicación CANopen para automatización basada en PC. La tarjeta ejecuta la pila de protocolos de forma autónoma y intercambia datos de proceso con el host mediante memoria dual-port (DPM) o DMA, asegurando acceso determinista y baja latencia. La arquitectura basada en netX permite implementar protocolos en la tarjeta y utilizar controladores uniformes en la familia cifX.

Puntos destacados

• Tarjeta PC CANopen universal (Maestro o Esclavo)
• Interfaz de usuario y controladores uniformes para una integración sencilla
• Acceso a datos vía Dual-Port-Memory (64 KB) o DMA
• Asignación de slot mediante conmutador rotativo (ID de tarjeta único)
• Interfaz de campo ISO-11898 ópticamente aislada; D-Sub 9 pines
• Rango de temperatura de funcionamiento hasta +65 °C (con flujo de aire especificado)

Protocolos compatibles

• CANopen Maestro
• CANopen Esclavo

Datos técnicos (extracto)

• Nombre del producto: CIFX 70E-CO
• Número de pieza: 1259.500
• Descripción breve: Tarjeta PCI Express de bajo perfil para CANopen (Maestro/Esclavo)
• Función: Interfaz de comunicación (PCI Express) con CANopen
• Controlador: netX 100
• Memoria: 8 MB SDRAM; 4 MB Flash serial EPROM
• Alimentación: +3.3 V DC ±5 %; Corriente típica: 800 mA (a 3.3 V)
• Conector sistema: PCI Express (one lane)
• Acceso de datos: Dual-Port-Memory (64 KB) o DMA; Ancho de datos: 32 bit
• Tasa de transmisión: 2 GBit/s
• Interfaz de campo: ISO-11898, ópticamente aislada; D-Sub 9 pines macho
• Tensión de aislamiento: 1000 V DC (prueba 1 min)
• Indicadores: LEDs SYS y CAN
• Elemento operativo: Conmutador rotativo para ID de slot
• Temperatura de funcionamiento: 0 °C … +65 °C (con flujo de aire 0,5 m/s durante la medición)
• Temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: 10 %–95 % HR, sin condensación
• Dimensiones: 119 x 69 x 18,5 mm
• Software de configuración: SYCON.net (maestro y esclavo); netX Configuration Tool (esclavo)
• Normas y certificaciones: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)

Aplicaciones

• Control de máquinas industriales e integración con PLC
• Automatización de plantas y control de movimiento
• Sistemas de ensayo y bancos de pruebas
• Automatización embebida en PC y soluciones OEM

Integración y herramientas
La familia cifX ofrece una cadena de herramientas y controladores comunes (SYCON.net, netX Configuration Tool) para simplificar la integración y permitir cambios de protocolo mediante firmware. Opciones de hardware: diferentes longitudes de cable, conectores M12, NVRAM adicional, variantes con temperatura extendida, tarjetas de 2 canales o interfaces de red separadas.
