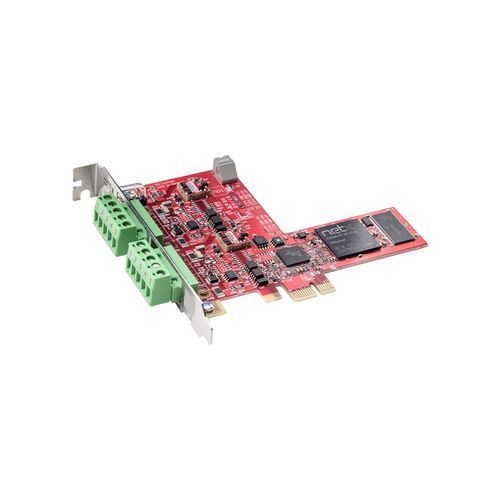

Tarjeta de comunicación PCI CIFX 50E-2DN

aisladade 2 vías

Resumen
La familia de tarjetas PC cifX es un estándar unificado que admite sistemas Real-Time Ethernet y Fieldbus para automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta; el intercambio de datos con el host se realiza mediante memoria de doble puerto (DPM) o acceso directo a memoria (DMA). La tecnología netX permite implementar protocolos Real-Time Ethernet con un único hardware y cambiar de protocolo cargando un firmware distinto.

Puntos clave

• Dos interfaces DeviceNet (Master o Slave) con una sola ranura PCI Express
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Fácil integración gracias a una amplia selección de controladores
• Acceso a los datos mediante memoria de doble puerto o acceso directo a memoria
• Número de ranura único, asignación mediante selector giratorio
• Diseñada para un intervalo de temperatura de funcionamiento extendido hasta 70 °C

Descripción ampliada
La tarjeta CIFX 50E-2DN (cifX PCI de 2 canales) implementa el control de comunicación en hardware/firmware (netX 100). Ofrece opciones de hardware como NVRAM adicional, conectores M12, distintas longitudes de cable y variantes de dos canales. Todas las tarjetas cifX usan el mismo controlador y herramientas Hilscher, lo que simplifica la integración y el mantenimiento. Está disponible un C-Toolkit gratuito para el desarrollo.

Protocolos compatibles

• DeviceNet Master
• DeviceNet Slave

Detalles técnicos (resumen)
Nombre del producto: CIFX 50-2DN / CIFX 50E-2DN
Referencia: 1252.510 (CIFX 50-2DN) / 1253.510 (CIFX 50E-2DN)
Descripción breve: Tarjeta PC cifX PCI 2 canales DeviceNet Master o Slave
Controlador de comunicación: netX 100
Memoria integrada: SDRAM 8 MB; Flash EPROM serial 4 MB
Interfaz de sistema: Bus PCI (33 MHz, 32 bit)
Acceso a datos: DPM o DMA (acceso directo a memoria)
Interfaces de comunicación 1 y 2: DeviceNet (ISO-11898), aislamiento óptico, tensión de aislamiento 1000 V DC (prueba 1 min), conector COMBICON macho de 5 pines
Alimentación: +3,3 V DC ±5%, corriente típica 700 mA (vía bus PCI)
Indicadores/LED: LED de estado SYS; LED doble MNS 0 / MNS 1 para estados DeviceNet
Elemento operativo: selector giratorio para dirección del dispositivo (ID tarjeta)
Condiciones ambientales: Temperatura de operación -20 °C … +70 °C (flujo de aire 0,5 m/s); Temperatura de almacenamiento -40 °C … +85 °C; Humedad relativa 10% … 95% (sin condensación); Altitud 0 … 2000 m
Dimensiones: 120 mm x 94,5 mm x 18,5 mm; Montaje: ranura PCI (3,3 V)
Conformidad: RoHS, Marca CE, Marca UKCA; EMC: EN 55011; Inmunidad según EN 61000-4-x; Certificación UL: UL 508 (archivo UL n. E221530)

Notas
La tarjeta se suministra con controladores y herramientas Hilscher (p. ej. SYCON.net). Opciones de licencia Master disponibles (licencias de software opcionales para funcionalidades Master).
