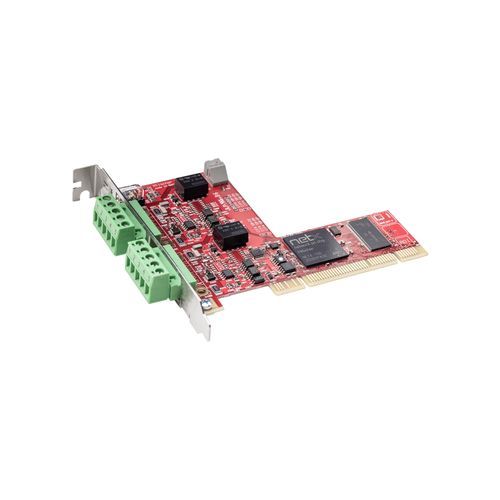

Tarjeta de comunicación PCI CIFX 50-2DN

aisladade 2 vías

Descripción general
La familia de tarjetas PC cifX es un estándar unificado que admite sistemas Real-Time Ethernet y Fieldbus para la automatización basada en PC. La pila de protocolos se ejecuta de forma autónoma en la tarjeta y los datos de proceso se intercambian con el equipo anfitrión mediante memoria de doble puerto (DPM) o DMA. Todas las tarjetas cifX utilizan el mismo controlador y las mismas herramientas independientemente del protocolo o del formato de tarjeta. La tecnología netX permite implementar varios protocolos Real-Time Ethernet con un único hardware cargando un firmware diferente.

Aspectos destacados

• Dos interfaces DeviceNet (Maestro o Esclavo) en una sola ranura PCI
• Interfaz de usuario uniforme para todos los protocolos y formatos de tarjeta
• Integración sencilla gracias a una amplia gama de controladores
• Acceso a datos mediante memoria de doble puerto (DPM) o acceso directo a memoria (DMA)
• Número de ranura único ajustable mediante selector giratorio
• Diseñada para rango de temperatura de funcionamiento ampliado hasta +70 °C

Descripción ampliada
Opciones de hardware flexibles: longitudes de cable variadas, conectores M12, NVRAM adicional, rango de temperatura ampliado, variantes de tarjetas de 2 canales o interfaces de red separadas para ofrecer la solución óptima para distintas aplicaciones. Está disponible una amplia gama de controladores de dispositivo y un C-Toolkit gratuito para desarrollo e integración.

Protocolos soportados

• DeviceNet Maestro
• DeviceNet Esclavo

Datos técnicos (extracto)
Nombre del producto: CIFX 50-2DN
Referencia: 1252.510
Descripción breve: Tarjeta cifX PCI 2 canales DeviceNet Maestro o Esclavo
Función: Interfaz de comunicación con PCI y 2 interfaces DeviceNet
Controlador de comunicación (tipo): netX 100
RAM: 8 MB SDRAM
Memoria Flash: 4 MB Flash EPROM en serie
Interfaz de sistema: Bus PCI, 33 MHz, ancho de datos 32 bits
Acceso a datos: DPM o DMA (Acceso directo a memoria)
Interfaces de comunicación (1 y 2): DeviceNet, conforme a ISO-11898, con aislamiento óptico; tensión de aislamiento 1000 V CC (prueba 1 min); conector COMBICON macho de 5 pines
Alimentación: +3,3 V CC ±5%, corriente típica 700 mA (a 3,3 V)
Indicadores: LEDs de estado (SYS; MNS 0; MNS 1 - LEDs dobles)
Elemento operativo: Selector giratorio para la dirección del dispositivo (número de ranura)
Condiciones ambientales: Temperatura de funcionamiento -20 °C … +70 °C (con flujo de aire 0,5 m/s); temperatura de almacenamiento -40 °C … +85 °C; humedad relativa 10% … 95% (sin condensación); altitud 0 … 2000 m
Dimensiones: 120 mm x 94,5 mm x 18,5 mm
Montaje/instalación: Ranura PCI (3,3 V)
Conformidad: RoHS; marcado CE y UKCA; certificaciones EMC e inmunidad según normas EN (ver documentación); certificación UL (UL 508) - archivo UL n.º E221530
Configuración/Software: SYCON.net
